本章開講從電工基礎知識學起，通常也是初級電工技術相關教程的第一課，直流電路的基本概念中的電路的作用（考點）及組成和簡要電路圖。

什么是電路？電路是電流流通的路徑（就好比水流通需要河道一樣，電路就相當于河道，電流就相當于河水），其作用是傳遞和分配電能，并使電能和其他形式的能量相互轉換（比如將電能轉換成熱能燒水或取暖等）。

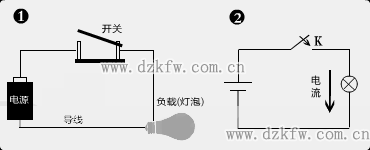

那么電路是怎么組成的呢？下圖就是一個最簡單完整電路圖。

1號實物電路圖中，檔開關閉合傷后，電路中就有電流流過，電能的來源是由電池將化學能轉換而來，燈泡作為負載將電池中通過導線傳輸過來的電能轉換成熱能消耗掉，這個過程實現了電能與熱能、光能的轉換。當開關斷開后電路便切斷，電流無法流通，燈泡失去了電能能量就不能發光了。2號圖則是為了設計和分析而把電路中實物簡化用符號表示，通常稱為電路圖。

從上面的簡單電路圖中可以看出，電路主要有以下三個部分組成：

1. 電源：它是電路中輸出電能的必不可少的裝置，沒有它電路無法工作。通常由干電池、太陽能電池、發電機等，在工作室它們分別能將化學能、機械能、光能等能量轉換成電能。
2. 負載：負載也是電路的必不可少的基本組成部分，通常稱為用電設備，比如電燈、電動機、電水壺、電視機等等，它們能將電能傳換成光能、熱能、機械能等。
3. 連接導線：用來傳輸合分配電能，沒有他就無法構成電路，開關也屬于歸于導線中了。

以上便是以直流電最基本電路。在實際運用中的線路常常還有很多附屬設備，比如各類控制（如通過可變電阻控制耳機音量大小）、保護（如短路自動跳閘）、測量（比如電流表）等設備，有些教程里可能還另外有一個“輔助設備”的第四條，開關、控制等設備被歸類到這里，但我想基本電路就以上三條足夠說明了。另外這些基礎知識很多電工友可能在初中物理課中已經對此比較熟悉了，只要了解電路的組成部分就可以。
