多芯電纜斷線點檢測儀電路，斷線檢測電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-19

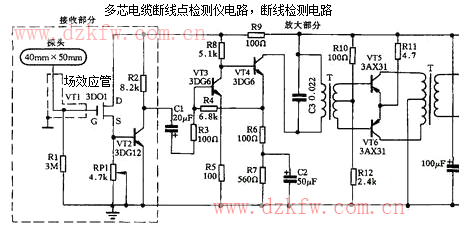

多芯電纜斷線點檢測儀可對多芯電線、橡皮線等在不破壞內部結構的情況下，測出斷線故障點。其工作原理如下圖所示，虛線內為接收部分，后一部分為擴音放大部分。檢測電線故障點時，把認為斷線的那根電線接入220V的相線上，使探頭(用鐵皮剪成的圓圈制成)靠近被測線線皮上慢慢移動，這時揚聲器里會有交流聲。待移動到交流聲中斷處時，則是電線的斷點位置。
