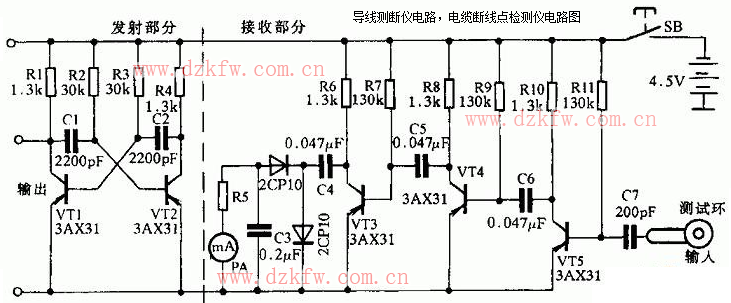

導線測斷儀分發射和接收兩部分，如下圖所示。左側為發射部分，它采用無穩態開關電路，其振蕩頻率為109kHz。右側為接收部分，采用三級阻容耦合放大電路，然后采用兩個二極管作倍壓檢波，并由毫安表指示。
　 　
　　當測試絕緣導線線芯斷點時，先將絕緣導線一端的線芯接在發射部分的輸出端上，再將電線穿過測試環，并拉動電線，線芯中的信號通過電容耦合到測試環，經放大、整流，使毫安表動作。遇到斷點時電表讀數明顯減小，即可找到斷線點。該儀器可以用于導線斷線點的檢測確定。
