本發射檢測儀電路簡易，但效果可不“簡單”，原因在于采用了半波長（X/2）振子，能與發射頻率諧振，所以接收效果相當不錯。中學物理課本中介紹了一個實驗，即一只裝水的試管，若水面至試管口的長度是某一聲音的1/4波長時，試管就會產生共鳴，即諧振現象，同理，天線也有類似的諧振原理。觀察其它電視及通信機天線就會發現，天線主振子的長度大多為1/4波長或1/2波長也就是這個道理。


　　

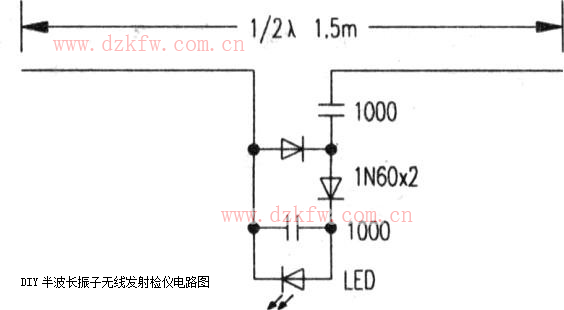

　　附圖為該檢測儀的原理圖。圖中兩只檢波二極管選用1N60，也可用2AP9代替，一定要選擇正向?qū)�通電阻小，反向漏電極小的檢波專用二極管；發光二極管選用微電流即發光的優等品，可挑選用萬用表10K或100K擋測試發光強度最強的，當然該萬用表10K擋或100K擋使用的電池至少要有3V，否則發光二極管不會發光；半波長振子可選用普通多股細銅絲的膠織線，從正中央分?jǐn)啵�以測試100MHz為例，半波長的振子長度為15m，若測試100MHz以上頻率，將振子兩端適當折回一些即可。
　　
　　使用時，雙手持該檢測儀靠近發射天線，與天線在同一平面時，發光二極管發光最強，越靠近天線，發光二極管發光也越強。若將該檢測儀的位置固定不變，調試發射機或天線時觀察發光二極管的亮暗變化即可憑經驗知道發射機的功率大小或天線狀態是否良好。由于檢波二極管的極限工作頻率所限，本檢測儀檢測800～900MHz的手機發射信號時，手機天線需靠近檢波二極管，發光二極管才會發光。
