同名端的概念

　　變壓器同名端定義的理解：電路圖中用圓點表示變壓器的同名端。若初級和次級繞線方向一致（規定在矩形鐵芯的兩個對邊分別繞制初級和次級，開始繞線時，兩導線皆從觀察者視角穿入鐵芯為繞線方向一致），則兩線圈繞線的起始端互為同名端，兩線圈繞線的終止端也互為同名端。

　　主線圈在某一個瞬間電位為正時，付線圈也一定在同一個瞬間有一個電位為正的對應端，這時我們把這兩個對應端叫做該設備線圈的同極性端，或者叫同名端。

　　同名端大多用在電流互感器及電壓互感器上，對變壓器稱謂同名端的情況很少；因?yàn)樽儔浩饔卸喾N接線組別，當一、二次繞組接線組別不一致時，可能沒有同名端。

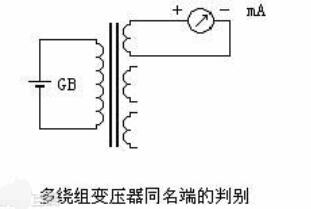

　　同名端的判別

　　在變壓器、互感器中，一次側與二次側存在著同名端的關系，預試驗收規程嚴格要求投運前和檢修后，一定要進行極性試驗。同樣，在三相電機中，如果把同名端一接錯，就會產生大問題，三相電流在電機中形成不了旋轉磁場，電機不但不能正常運轉，而且三相電流嚴重不對稱，對電機影響很大，導致發熱甚至燒壞電機。相反，只要同名端不接錯，三相電流通入，電機只存在正轉與反轉的差別（電壓為電機的額定電壓和頻率），只要把AB（或BC、CA）二線交換一下，電機就會按你的要求正常運行。因此，三相電機的同名端測試非常重要。

　　1．測試方法

　　先用萬用表電阻檔測出三相繞組的A1、A2，B1、B2，C1、C2。再把三個不同繞組的線頭（如A1、B1、C1）聯在一起，然后把另三個不同繞組的線頭（如A2、B2、C2）也聯在一起。接著用萬用表的毫安檔（直流）把 （A1、B1、C1）聯在一起的頭和（A2、B2、C2）聯在一起的頭進行搭接 ，同時用手把電機的轉子轉起來，看毫安表的指針是否擺動。若有較大擺動，先把A1與A2對換一下，再試一次；若還是有較大擺動，先把A1與A2換回來，再把B1、B2（或C1、C2）對換一下，再試一次; 若還是有較大擺動，先把原來?yè)Q過的線頭換回來，再把未換過的二線頭對換一下，直到轉子轉動時，毫安表只有微小擺動，那是連在一起的頭是三個同名端（另三個也是同名端）。

　　2．理論分析

　　由于三相電機的三個繞組只在繞組位置的布置上相差120°/極對數，所以三個繞組的電氣參數基本一致。此外，三相電機的轉子有一定的剩磁，在轉子轉動時，三個繞組上就會產生感生電動勢，產生感生電動勢為：

　　Ua=Em*sin（εt+φ）

　　Ub=Em*sin（εt+φ-120）

　　Uc=Em*sin（εt+φ+120）

　　如果把X、Y、Z連在一起，把A、B、C也連在一起，再用毫安表測（X、Y、Z）流向（A、B、C）的電流，設三個繞組的電抗與毫安表的電抗合成為Z，則 I=0，如果有一相同名端接反，設為A相接反，則：

　　I=2Em*sin（εt+φ）/Z

　　由于手去推動轉子轉動，它的（比較小，因此毫安表會出現擺動。同樣B相或C相同名端接反，流過毫安表的電流為： ， 同樣會產生指針擺動。

　　3．主要結論

　　如果電機的同名端已明確表明，把X、Y、Z與A、B、C連起來，再測其流過毫安表的電流，這時指針擺動越小的電機，其三相電氣參數的對稱性越好。
