過零檢測指的是在交流系統中，當波形從正半周向負半周轉換時，經過零位時，系統作出的檢測。可作開關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。大致有兩種方案，一是變壓器隔離，二是光耦隔離的。哪種方案更經濟，而且過零點精確。

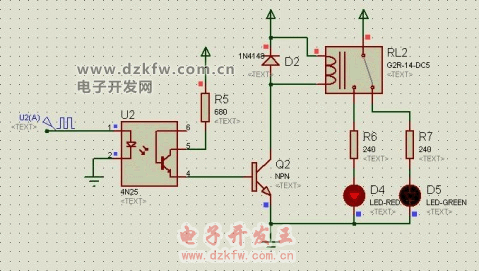

光耦隔離工作原理簡介：

D5、D6電壓取自變壓器次級A、B兩點(~14v)，經過D5、D6全波整流，形成脈動直流波形，電阻分壓后，再經過電容濾波，濾去高頻成分，形成C點電壓波形。

當C點電壓大于0.7V時，三極管Q2導通，在三極管集電極形成低電平；當C點電壓低于0.7V時，三極管截止，三極管集電極通過上拉電阻R4，形成高電平。

這樣通過三極管的反復導通、截止，在芯片過零檢測端口D點形成100Hz脈沖波形，芯片通過判斷，檢測電壓的零點。

擴展資料：

光耦隔離優點：

1、占空比任意可調。　　

2、隔離耐壓高。

3、抗干擾能力強，目前帶靜電屏蔽的光耦很容易買到，強弱電之間的隔離性能很好，另外，光耦屬電流型器件，對電壓性噪聲能有效地抑制。　

4、傳輸信號范圍從DC到數MHz,其中線性光耦尤其適用于信號反饋。

光耦隔離缺點：

1、在全橋拓撲中，開關器件為4個，需3—4個光耦，而每一光耦都需獨立電源供電，增加了電路的復雜性，成本增加，可靠性降低。　

2、因光耦傳輸延遲較大，為保證開關器件開通與關斷的精確性，必須使各路的結構參數一致，使各路的延遲一致，而這往往難以做得很好。　

3、光耦的開關速度較慢，對驅動脈沖的前后沿產生較大延時，影響控制精度。
