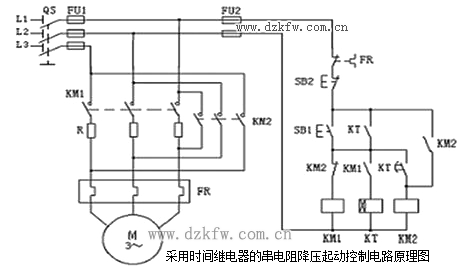

采用時間繼電器的串電阻降壓起動控制電路原理圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2020-03-15
按下SB1后，接觸器KM1得電，同時KT也得電，KT瞬時動合觸點閉合自鎖，KM1主觸點閉合，電機串電阻降壓起動。當電機轉速接近正常轉速時，到達通電延時型時間繼電器KT的整定時間，其延時動合觸點閉合，KM2線圈得電并自鎖，KM2主觸點閉合，電動機全壓運行。同時KM2輔助動斷觸點斷開，KM1線圈斷電，KT線圈斷電。
