有關時間繼電器的接線圖及接線方法，這里以DH48S-S時間繼電器為例，介紹下對時間繼電器應該如何來接線，該時間繼電器的產品型號為DH48S-1Z，有需要的朋友參考下。

DH48S-S時間繼電器的接線方法

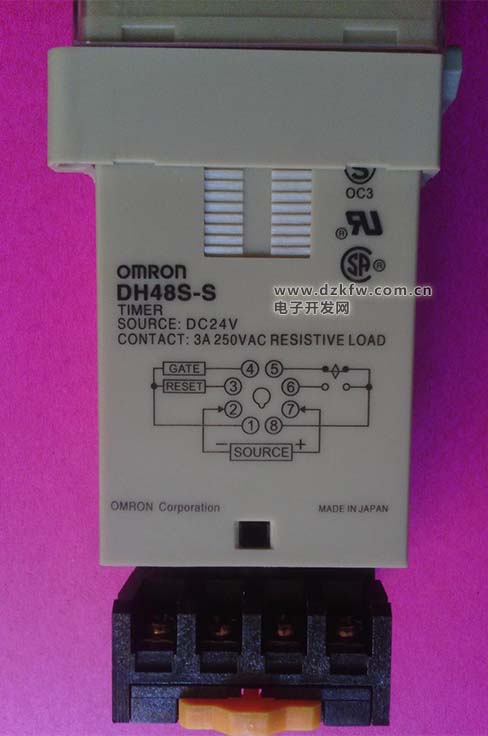

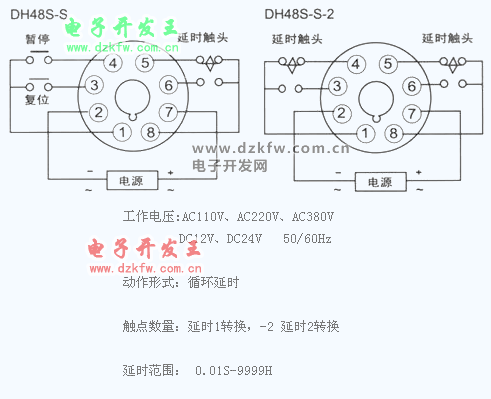

如下圖：

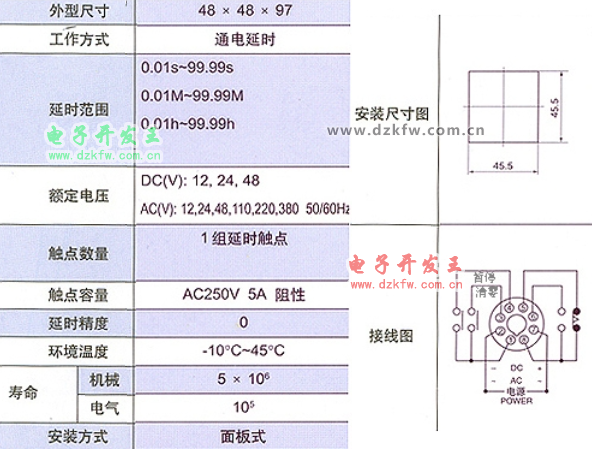

產品型號：DH48S-1Z

時間繼電器的接線方法：

1、端子2、7用來接供電電源，1和3用來接復位開關（閉合時復位繼電器），1和4接暫停開關（閉合時繼電器停止計時）。

2、工作控制：控制電壓接上，但是否起控制作用，由面板上的計時器決定。

3、功能理解：就是一個開關，單刀雙擲的，有一個活動點活動臂，類似常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。

4、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。

5、工作原理：計時無效期間，8、5相連，相當于電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當于電燈開關接通狀態。

以上就是DH48S-S時間繼電器的接線方法，希望對大家有所幫助。
