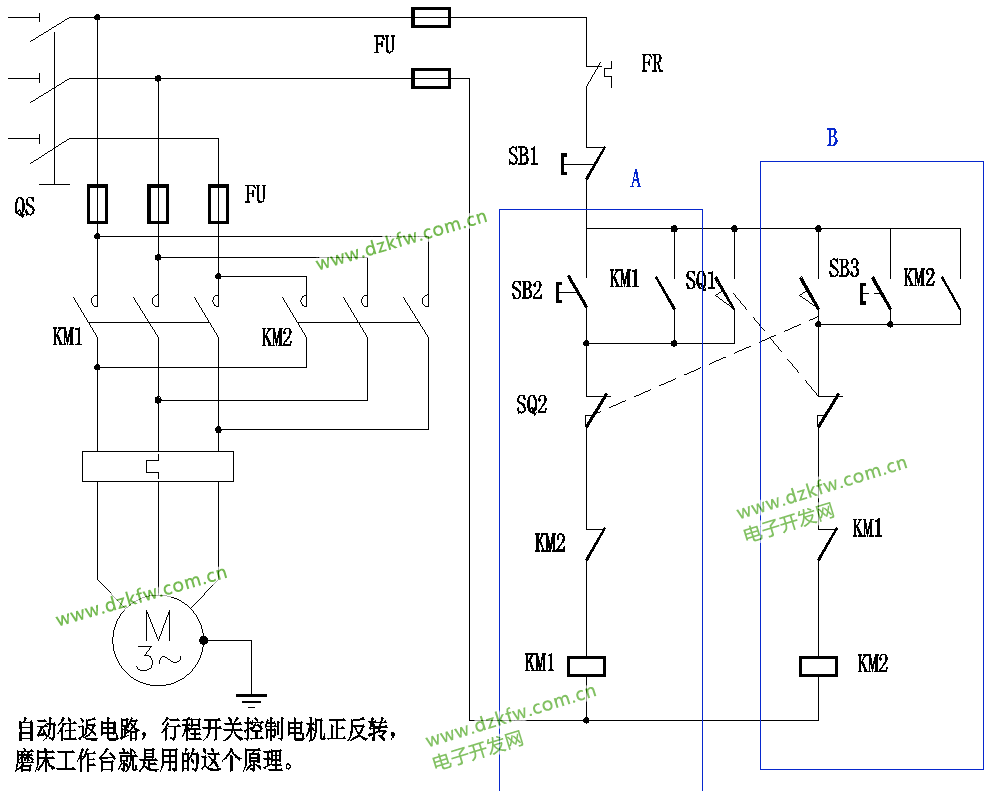

試分析
1,SB2按動后熱繼電器導通，SB1常開導通，SB2導通，SQ2行程開關常閉導通，交流接觸器KM2輔助常閉觸點導通,
交流接觸器KM1線圈直接導通，交流接觸器KM1輔助常開觸點閉合，SB2無用了。至此電機正轉A控制回路導通并完成自鎖
這里有2個變量SQ2行程開關和SB3，分析自動變量SQ2
當電機帶動的物體對行程開關SQ2動作后，SQ2斷開電機正轉控制回路，此時FR SB1導通SQ2動作常開觸點閉合導通，SQ1行程開關常閉導通
KM1輔助常閉觸點導通，KM2線圈導通，KM2通電輔助常開觸點閉合導通，自鎖完成，自此電機限位反轉控制回路完成并自鎖。
  這里反轉過程中又有行程開關SQ1，SQ1動作后反轉控制回路斷開，正轉控制回路A與分析的不同點在于，它通過SQ1常開觸點在SQ1動作后
導通，從而繞過了SB2手動開關來形成了A電機的正轉控制回路。
  自鎖關鍵點  按鈕開關 接觸器 行程開關等 同時存在常開和常閉狀態，即電路的通斷，巧妙的是動作后它們的狀態就會發生翻轉，
有的器件會保持翻轉后的狀態，有的器件則恢復初始狀態。
