電熱水袋發熱原理圖電路圖，小家電維修

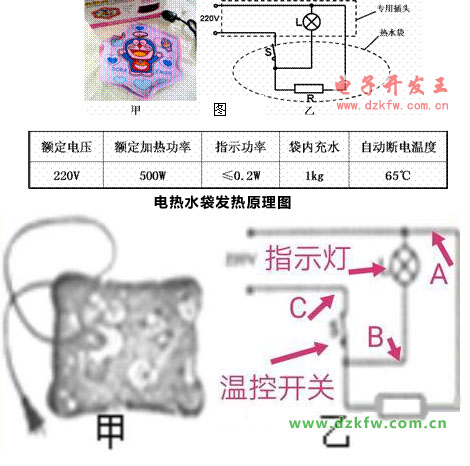

這是將電源線的插頭插入電熱水袋插孔時的電路結構，A、B、C為插接處，分別對應題主圖中的三個接線柱。
電熱水袋發熱原理圖及拆解


電熱水袋電路中指示燈串聯有一個分壓電阻。
需要加熱時，將電源線插入電熱水袋插孔，指示燈（先與分壓電阻串聯）與發熱體并聯，溫控開關接在干路中，同時控制指示燈和發熱體。電熱水袋內液體溫度低于設定溫度（上題中是60℃）時，溫控開關閉合，發熱體發熱，指示燈發光；當達到設定溫度時，溫控開關自動斷開，發熱體停止加熱，同時，指示燈熄滅。
