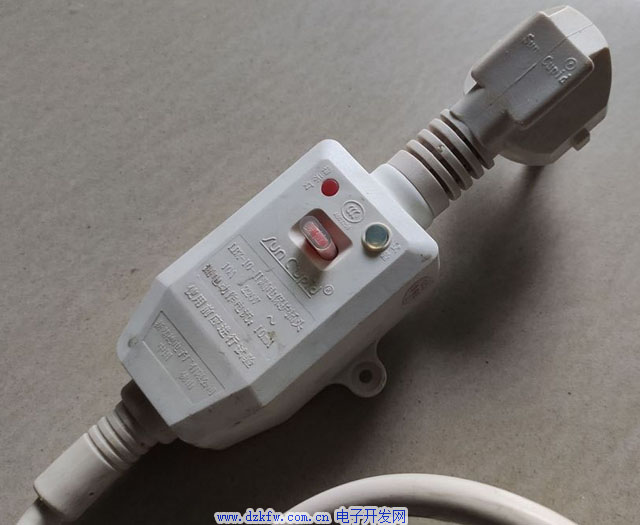

今天拆了一個漏電保護插頭。該插頭適用于額定電壓220V，額定電流16A的電路中，漏電流在10mA，額定頻率為50Hz的電路中作漏電保護用，也可用來防止因設備絕緣損壞產生的接地故障而引起的火災危險或人身觸電或供電系統出故障，使保護接地（PE）極帶電。

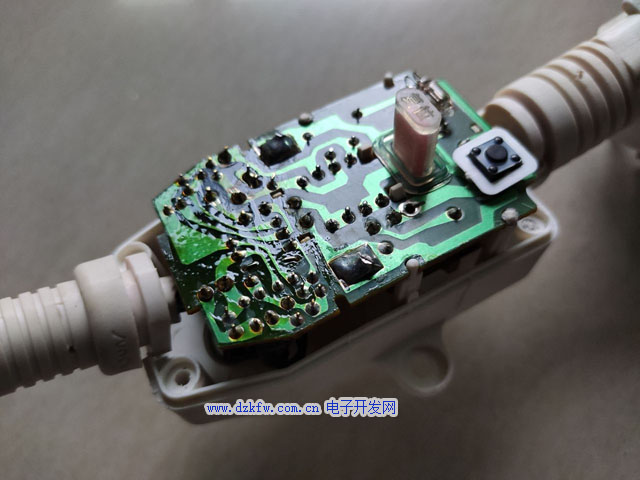

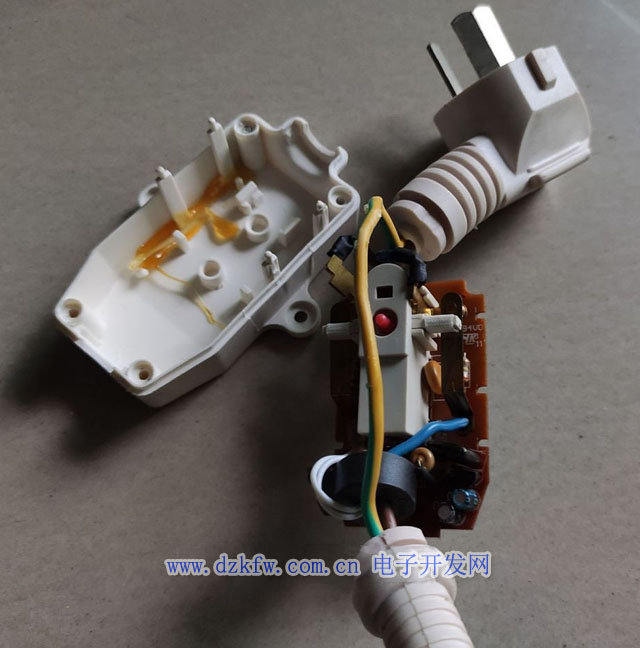

　　本次拆解的某東東是燃?xì)鉄崴�器上的安全裝置，該燃?xì)鉄崴�器是使用還不到一年的良品，故本次拆解為有限拆解。有幾張PP未抓好，又補拍了幾張。下面請各位看官看圖：其中也有相關對結構的分析哦！

該漏電保護器用的電路圖。
