有關異步電機雙層繞組方法，包括雙層疊繞組和波繞組，線圈組之間的連線，連接每相繞組，連接每相繞組等，一起來了解下。

異步電機的雙層繞組方法

舉例： Z1=24槽， 2p=4極， 一般用短距，m=3 相。

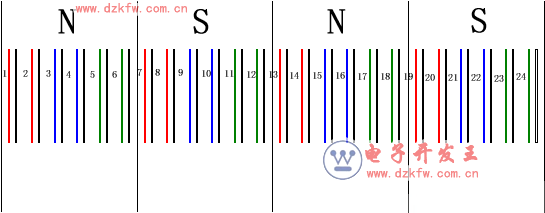

根據電勢星形圖分極分相:(看圖1) 注：在雙層繞組中電勢星形圖中的編號只代表上層邊的元件號！！

將總槽數按給定的極數均勻分開(N,S極 相鄰分布)并標記假設的感應電勢方向； 將每個極域的槽數按三相均勻分開。三相在空間錯開120電角度。

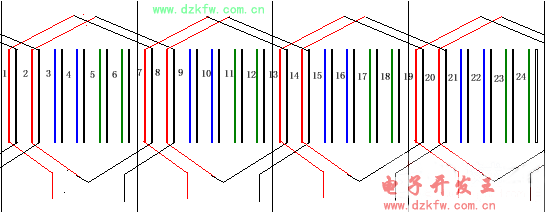

線圈組之間的連線(看圖2)

根據給定的線圈節距連線圈(上層邊與下層邊合一個線圈)

以上層邊所在槽號標記線圈編號。

將同一極域內屬于同一相的某兩個圈邊連成一個線圈，而

q個線圈就構成一個線圈組。

將同一極域內屬于同一相的q個線圈連成一個線圈組(共有多少個線圈組？)

以上連接應符合電勢相加原則

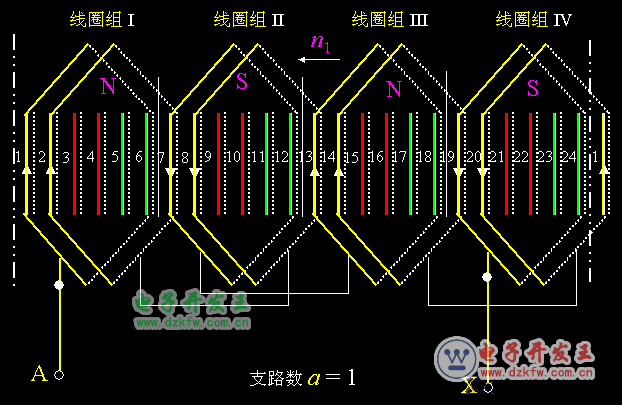

連接每相繞組：(看圖3)

將屬于同一相的2p個線圈組連成一相繞組，并標記首尾端。 串聯或并聯時，要符合電勢相加原則。

按照同樣的方法連接其他兩相。

連三相繞組

將三個構造好的單相繞組連成完整的三相繞組 △接法或者Y接法

10kW以上的電機一般采用雙層繞組
