罩極電機又叫罩極式電動機（Shaded Pole Motor），是單相交流電動機中的一種，通常采用籠型斜槽鑄鋁轉子。它根據定子外形結構的不同，又分為凸極式罩極電動機和隱極式罩極電動機。無電容的單相電機。

中文名:罩極式電動機
外文名:Shaded Pole Motor
類  型:單相異步電動機
全  稱:罩極式電動機
隸  屬:單相交流電動機
分  類:凸極式罩極電動機和隱極式罩極電動機

結構

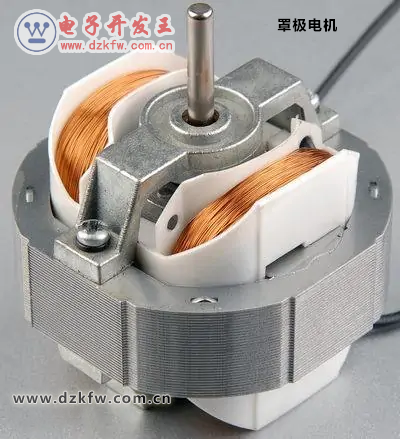

罩極電機主要由轉子組件、定子組件、線包組件、支架組件及連接緊固件組成。轉子組件主要由鑄鋁轉子、軸和防止轉子前后竄動的止推墊圈以及調整竄動量的墊片組成；定子組件主要由短路環與主定子鐵心組成；線包組件主要由線圈、骨架、引接線或熱保護器及相關絕緣包扎材料組成；支架組件根據軸伸端和非軸伸端安裝位置不同，分前支架組件和后支架組件。

分類
凸極式罩極

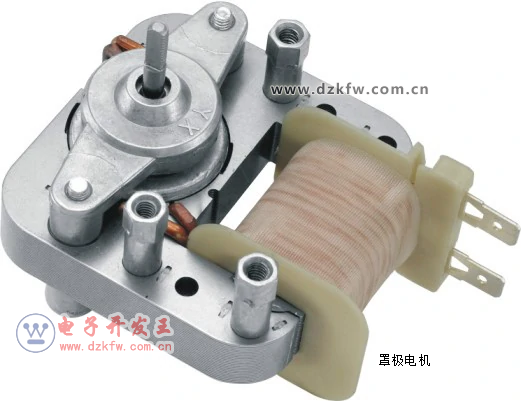

凸極式罩極電動機的定子鐵心外形為方形、矩形或圓形的磁場框架，磁極凸出，每個磁極上均有1個或多個起輔助作用的短路銅環，即罩極繞組。凸極磁極上的集中繞組作為主繞組。
隱極式罩極



隱極式罩極電動機的定子鐵心與普通單相電動機的鐵心相同，其定子繞組采用分布繞組，主繞組分布于定子槽內，罩極繞組不用短路銅環，而是用較粗的漆包線繞成分布繞組（串聯后自行短路）嵌裝在定子槽中（約為總槽數的1/3），起輔助組的作用。主繞組與罩極繞組在空間相距一定的角度。
當罩極電動機的主繞組通電后，罩極繞組也會產生感應電流，使定子磁極被罩極繞組罩住部分的磁通與未罩部分向被罩部分的方向旋轉。
罩極式電動機的優點就是結構簡單，不用另加繞組和電容器，缺點是效率低，滑差大。
空調嵌入機使用的排水泵是典型的罩極電機，不良率低，一般故障為電機臟堵。

特點
1、合理的結構設計 靈活的引出線方向，罩極電機接線盒自身可旋轉安裝
2、優越的罩極電機性能低噪音、低振動，高性能的防護等級
3、眾多的選擇滿足各種用戶需求加裝熱敏電阻
4、采用優化設計,具有較高效率，可產生可觀的節能效果
5、加裝防塵密封圈、加熱帶、防油密封圈、注油、特殊軸伸、特殊法蘭等各種要求。

故障類型
一、絕緣骨架或絕緣材料

骨架一般都采用注塑方式，模具的質量、注塑過程的控制、塑料粒子的潔將度均會造成其缺陷。骨架或絕緣料存在的不良有以下幾類：
(1)骨架缺料；
(2)破損；
(3)被短路環磨破；
(4)骨架中含有雜質；
(5)骨架表面有油污等臟物；
(6)絕緣片刺穿。
二、線包繞制過程掛線
在繞線時一方面因定子和骨架配合不伏貼，另一方面繞線機繞針頭可能未調整到完全在骨架中上部，繞制時繞針帶線時有一定弧度，可能造成漆包線不按設計軌道嵌入線包，就出現掛線，即漆包線未繞制在塑料骨架上,有出現有一圈或幾圈套在骨架凹槽內側或外側槽壁上或從骨架與硅鋼片定子配合處的縫隙中滑進直接繞在定子上,這類故障出現頻次最高，其它不良現象還有：
(1)繞線開始時的第一圈掛線；
(2)骨架有毛刺將線卡住無法嵌入；
(3)員工生產過程中有廢線掉入線包；
(4)線包單側偏或滿出。
三、接線過程造成的掛線
(1)各線包之間的連接頭在焊接后未將其整理塞進骨架，線頭離定子及端蓋過近；
(2)最后一圈漆包線松散后掉出骨架未發現，將其直接從骨架外拉緊從定子上過來；
(3)引出線處浮線；
(4)熱保護器將線擠出,一般的結構是將漆包線纏繞在熱保護器引線銅芯線頭上用套管套上作絕緣保護用，但如果錯位就會造成擊穿。
