會員注冊50W晶體管制作的功放電路,Simple power amplifier
關鍵字：晶體管功放電路圖
這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W。此功放電路一裝即成，特別適合初學者制作。

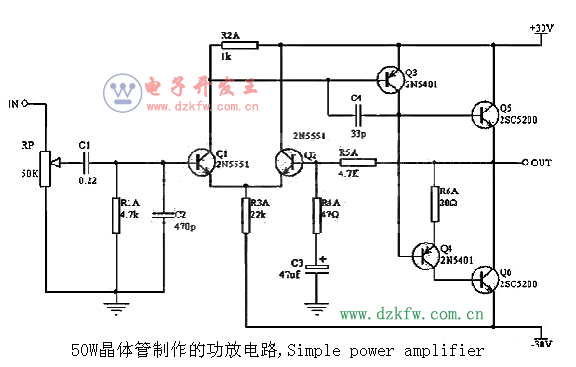

具體電路如圖（只畫出一聲道），全機用1/2W電阻，C2和C4用瓷盤電容即可，Q5、Q6采用大功率管2SC5200，變壓器容量大于200W，次級輸出電壓AC22V*24A。
調(diào)試方法：本機一般來說無需調(diào)整，裝機后測中點電壓在+-50mV內(nèi)可以認為正常，否則可調(diào)整R2的阻值，如偏離電壓高則加大R2，反之則減小。
