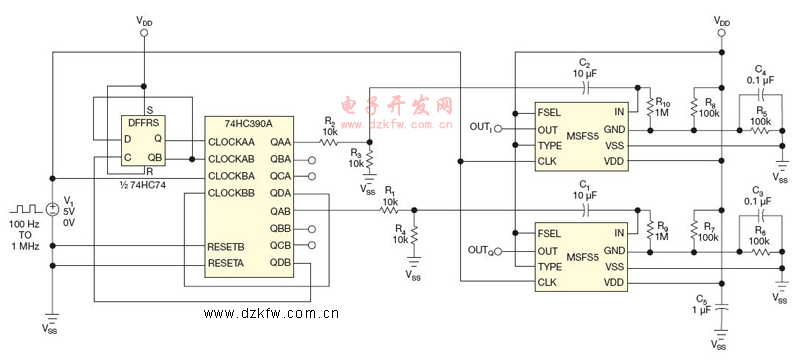

會員注冊電路采用了MSFS5可選低通/帶通的開關電容濾波器，用于消除加在其輸入端的一個方波的諧波。MSFS5的時鐘是輸入方波的100倍。74HC390與74HC74構成了一個25分頻和2分頻電路。74HC74的Q輸出連接到74HC390A的兩個2分頻電路上，所產生方波頻率為濾波器時鐘頻率的1/100，相互的相差為90°。CMOS電平的方波會使濾波器飽和，因此電路用R1至R4組成的電阻分壓器來降低信號的幅度。圖中電路可以在1 Hz~25 kHz的頻率范圍內，獲得一個掃頻的正弦/余弦對（點擊放大）。
