光電計數器電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2012-1-9

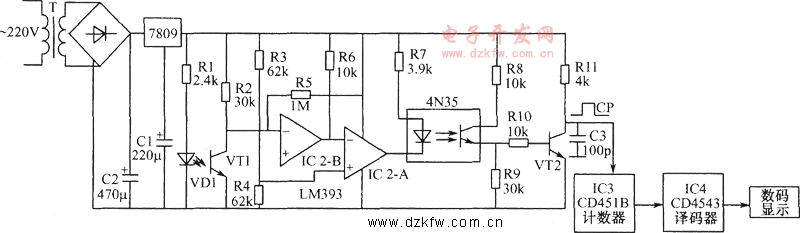

光電計數器電路圖 當有物體通過紅外發光二極管VD1和接收管VT1之間,紅外線被擋住,VT1截止,IC2-A的1腳輸出高電平,4N35截止,VT2截止,VT2集電極輸出高電平,故當有物體通過VT1時,便在VT2集電極上輸出計數脈沖信號,該信號送到十進制計數器,再送到譯碼顯示電路,顯示出相應的數據。

當光敏三極管VT1接收到紅外發光二極管射來的紅外光線時,VT1導通,比較器IC2-B的反相輸入端6腳為低電平,7腳輸出高電平,加到比較器IC2-A的反相輸入端,使1腳輸出低電平,則光電耦合器4N35內的發光管點亮,對應的光敏管導通,三極管VT2也導通,VT2集電極輸出低電平。
