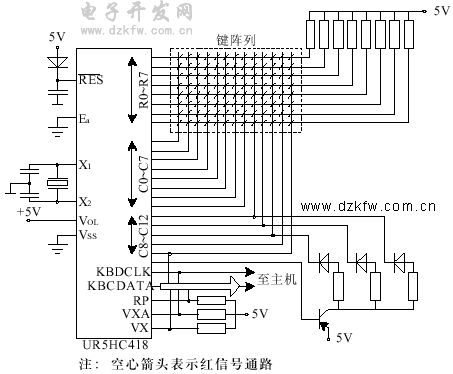

圖是普通鍵盤的電路圖，是用8051單片機實現的。圖中鍵陣列部分的引腳(P0、P2和P1的一部分)流過的是高低變換的電平，用以判斷哪個鍵按下了，哪個鍵抬起了。這些信號即使被截獲也是沒有意義的，因此，將它們定義為黑信號。此外復位電平、晶振等也為黑信號。

　　鍵盤有2根信號線與主機相連，即時鐘線(KBDCLK)和數據線(KBCDATA)。時鐘線提供鍵盤與主機通信時的時鐘信號，由鍵盤發出，下降沿有效。也就是說在每個時鐘的下降沿，主機將鍵盤準備好的數據讀入累加器“ACC”中，讀到有效的“停止位”后送CPU處理。但對于同一種鍵盤來說，時鐘的周期、頻率、電平高低都是一樣的;對于不同鍵盤會略有不同。在同一個鍵盤中，發出的所有數據的時鐘都是相同的。所以這一信號與按鍵信息無關，也是黑信號。鍵盤有不同的鍵，它們被依此選通后，將通過數據線發出相應的鍵碼數據傳送給主機，所以，圖中只有數據線上走的是紅信號。
