在串行通信中，數據是二進制脈沖的形式。換句話說，我們可以說二進制1表示邏輯高電平或5伏特，零表示邏輯低電平或0伏特。串行通信可以采用多種形式，具體取決于傳輸模式和數據傳輸?shù)念愋汀Ｔ搨鬏斈Ｊ奖粴w類為單工，半雙工和全雙工。每種傳輸模式都有一個源（也稱為發送器）和目的地（也稱為接收器）。

數據傳輸可以通過兩種方式進行。它們是串行通信和并行通信。

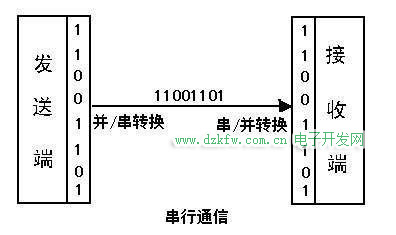

串行通信是一種使用雙線即發送器（發送器）和接收器逐位發送數據的技術。使用類似技術的通訊產品包括串口服務器，以太網模塊等產品。

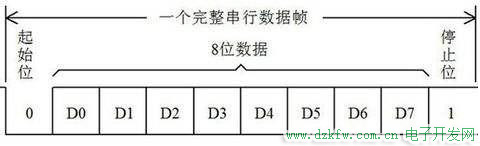

例如，我想從發送器向接收器發送8位二進制數據11001110。但是，哪一點首先消失？最高有效位 - MSB（第 7 位）或最低有效位 - LSB（第 0 位）。我們不能說。在這里，我正在考慮LSB首先移動（對于小Endian）。

并行通信一次移動8,16或32位數據。打印機和Xerox機器使用并行通信來加快數據傳輸速度。

串行和并行通信之間的區別

串行通信一次只發送一位。因此，這些需要更少的I / O（輸入 - 輸出）線。因此，占用更少的空間并且更能抵抗串?dāng)_。串行通信的主要優點是整個嵌入式系統的成本變得便宜并且可以長距離傳輸信息。串行傳輸用于DCE（數據通信設備）設備，如調制解調器。

在并行通信中，一次發送一塊數據（8,16或32位）。因此，每個數據位都需要一個單獨的物理I / O線。并行通信的優點是速度快但缺點是它使用了更多的I / O（輸入 - 輸出）線。并行傳輸用于PC（個人計算機），用于互連CPU（中央處理單元），RAM（隨機存取存儲器），調制解調器，音頻，視頻和網絡硬件。

注意：如果您的集成電路或處理器支持較少量的輸入/輸出引腳，則最好選擇串行通信。

時鐘同步

為了有效地處理串行設備，時鐘是主要來源。時鐘故障可能導致意外結果。每個串行設備的時鐘信號不同，它分為同步協議和異步協議。

同步串行接口

同步串行接口上的所有設備都使用單CPU總線來共享時鐘和數據。由于這個事實，數據傳輸更快。優點是波特率不會失配。此外，接口組件需要更少的I / O（輸入 - 輸出）線。例如I2C，SPI等。

異步串行接口

該異步接口不具有外部時鐘信號，并將其即依賴于四個參數

1.波特率控制

2.數據流控制

3.傳輸和接收控制

4.錯誤控制。

異步協議適用于穩定通信。這些用于長距離應用。異步協議的示例是RS-232，RS-422和RS-485。
