POE (Power Over Ethernet)以太網供電，網絡為終端傳輸數據信號的同時，還能為設備提供直流電源，常用終端有IP電話、攝像機、WiFi模塊。下面介紹兩種網線接法：


工具/原料
四對雙絞網線
終端設備

支持POE供電

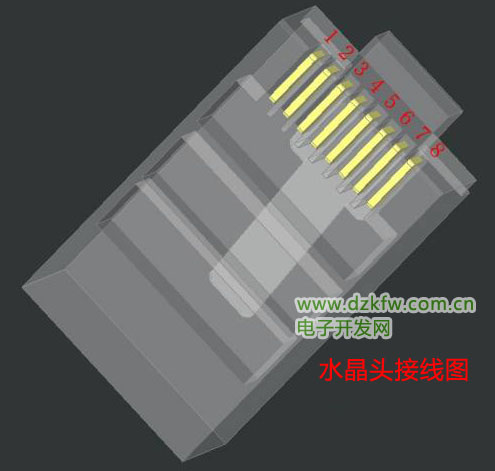

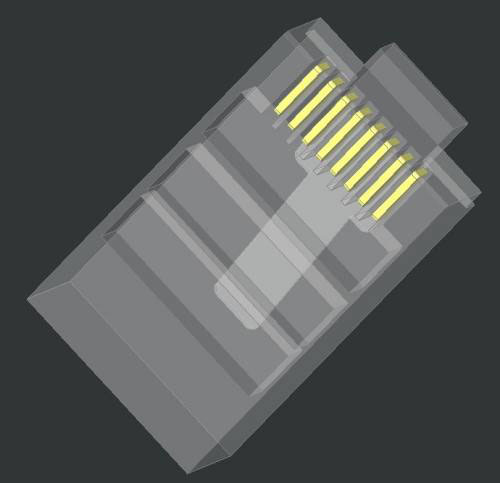

水晶頭金屬面的朝上，由左向右依次為1-8

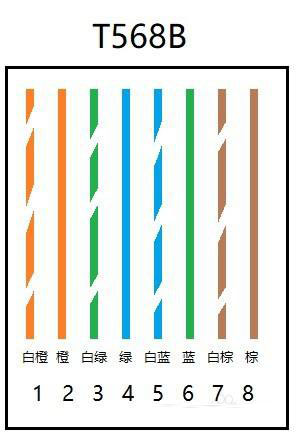

網線的線序使用T568B，依次為白橙、橙、白綠、藍、白藍、綠、白棕、棕


網線的一端插入POE交換機，另一端插入終端設備


poe交換機會自動檢測終端設備是否需要供電，并輸出合理的工作電流，確保設備正常工作。

END

不支持POE供電

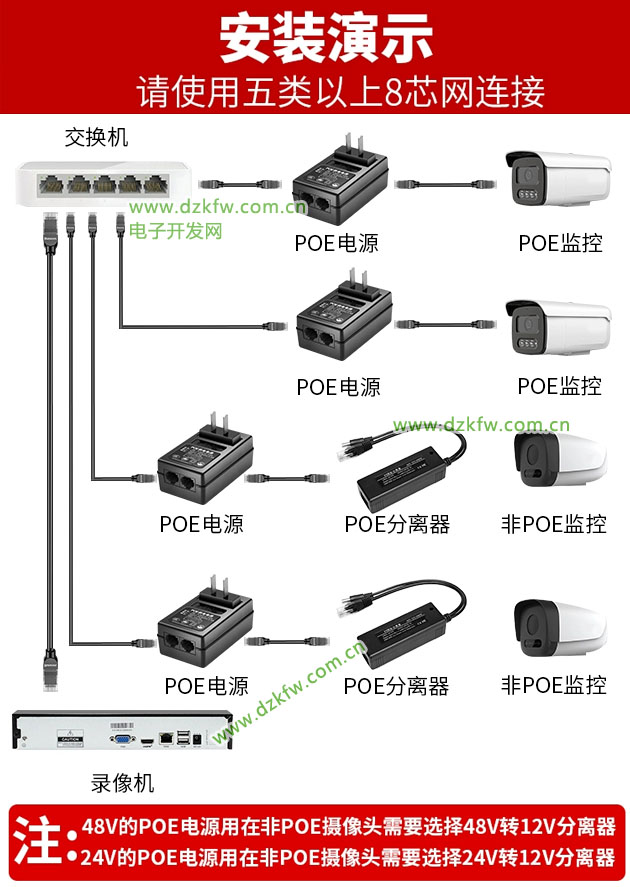

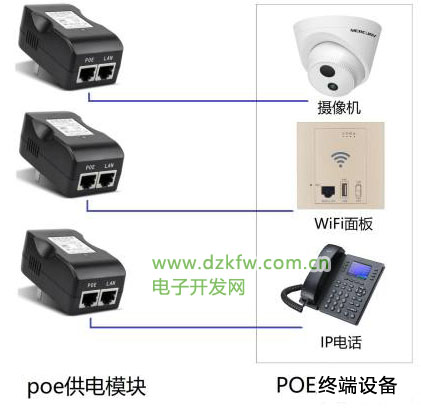

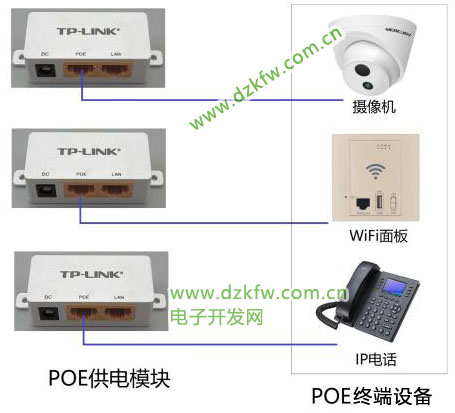

交換機不支持POE供電，可選用POE供電模塊代替，網線的線序使用T568B

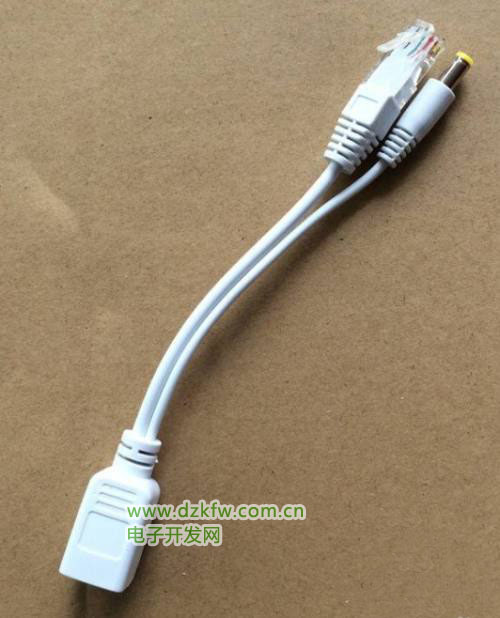

攝像機不支持POE供電，可選用POE分離模塊將電源分離后接入終端設備
