◆簡介

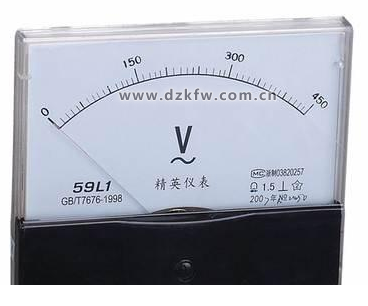

          電壓表（伏特表）是用于測量直流電壓、交流電壓的機械式指示電表。電壓表——符號：V

          ◆結構

 傳統的指針式電壓表包括一個靈敏電流計，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。大部分電壓表都分為兩個量程。電壓表有三個接線柱，一個負接線柱，兩個正接線柱，電壓表的正極與電路的正極連接，負極與電路的負極連接。

          ◆分類

          1、直流電壓表

          主要采用磁電系電表和靜電系電表的測量機構。磁電系電壓表由小量程的磁電系電流表與串聯電阻器(又稱分壓器)組成，最低量程為十幾毫伏。為了擴大電壓表量程，可以增大分壓器的電阻值。例如用50微安的電流表形成250伏的電壓表時,要使分壓器與測量機構的總電阻值為 250/(50×10-6)＝5×106歐=5兆歐，這相當于電壓表的內阻為20千歐／伏。為了避免電壓表的接入過多影響原工作狀態，要求電壓表有較高的內阻。用幾個電阻組成的分壓器和測量機構串聯，可形成多量程電壓表。靜電系電壓表的最低量程為幾十伏，擴大量程是靠改變電表內部結構和極間距離來達到。此外，電磁系電表的測量機構在理論上也可用于測量直流電壓。

          2、交流電壓表

          主要采用整流式電表、電磁系電表、電動系電表和靜電系電表的測量機構。除靜電系電壓表外，其他系電壓表都是用小量程電流表與分壓器串聯而成。也可用幾個電阻組成的分壓器與測量機構串聯而形成多量程電壓表。這些系的交流電壓表難于制成低量程的，最低量程在幾伏到幾十伏之間，而最高量程則約為1～2千伏。靜電系電壓表的最低量程約為30伏，而最高量程則可達很高。

          電力系統中用的高壓電壓表是由電壓額定量程為 100伏的電磁系電壓表，結合適當電壓變比的電壓互感器組成。由于受測量機構線圈電感的限制，電磁系電壓表、電動系電壓表的使用頻率范圍較窄，上限頻率低于1～2千赫。

          電動系略優于電磁系。靜電系和熱電系電壓表的使用頻率范圍都較寬。

          整流式電壓表的上限使用頻率約幾千赫，但要注意，僅當交流電壓為正弦波形時，整流式電表讀數才是正確的。

          各系電壓表的各系電壓表的量程，使用頻率范圍、內阻以及能達到的最高準確級見表。

          3、數顯電壓表

          數顯電壓表是用模/數轉換器將測量電壓值轉換成數字形式并以數字形式表示的儀表適合環境溫度0～50℃濕度85%以下使用，在因磁場或高頻儀器，高壓火花，閃電等原因引起電壓異常時，在外部請使用電源線濾波器或非線性電阻等干擾吸收電路。
          ◆原理

           電壓表和電流表都是根據一個原理就是電流的磁效應制作的電流越大，所產生的磁力越大，表現出的就是電壓表上的指針的擺幅越大，電壓表內有一個磁鐵和一個導線線圈，通過電流后，會使線圈產生磁場這樣線圈通電后在磁鐵的作用下會旋轉，這就是電流表、電壓表的表頭部分。

          這個表頭所能通過的電流很小，兩端所能承受的電壓也很小（肯定遠小于1V，可能只有零點零幾伏甚至更�。�，為了能測量實際電路中的電壓，需要給這個電壓表串聯一個比較大的電阻，做成電壓表。

          這樣，即使兩端加上比較大的電壓，可是大部分電壓都作用在加的那個大電阻上了，表頭上的電壓就會很小了。電壓表是一種內部電阻很大的儀器，一般應該大于幾千歐。

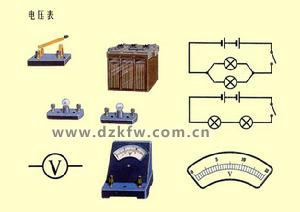

          由于電壓表要與被測電阻并聯，所以如果直接用靈敏電流計當電壓表用，表中的電流過大，會燒壞電表，這時需要在電壓表的內部電路中串聯一個很大的電阻，這樣改造后，當電壓表再并聯在電路中時，由于電阻的作用，加在電表兩端的電壓絕大部份都被這個串聯的電阻分擔了，所以通過電表的電流實際上很小，所以就可以正常使用了。直流電壓表的符號要在V下加一個_，交流電壓表的符號要再V下加一個波浪線“~”

          ◆使用方法

          1、調零

          2、選擇合適量程（被測電壓不要超過電壓表的量程）

          3、并聯介入電路（“+”“-”接線柱不能接反）

          4、讀數

          5、記錄相關數據

          ◆注意事項

          1、測電壓時，必須把電壓表并聯在被測電路的兩端；

          2、“+”“-”接線柱不能接反；

          3、正確選擇量程。被測電壓不要超過電壓表的量程使用時接一正一負，并聯在電路中。
