一、電冰箱的分類及結構

1.按制冷方式分類

（1）蒸發沸騰制冷的機械壓縮式冰箱。

（2）吸收擴散制冷的吸收式冰箱。

（3）半導體制冷的半導體電冰箱。

（4）化學式冰箱。

2.按容積規格分類

冰箱的規格是指它的箱內有效容積，其單位通常為升(用L表示)。1升=1000毫升=0.001立方米。

根據容積不同，冰箱可分為：

（ 1）小型冰箱，容積為50L～120L；

（ 2）中型冰箱，容積為130L～250L；

（ 3）大型冰箱，容積為300L以上；

有些進口冰箱往往用立方英尺為單位，容積1立方英尺=28.32升。

3.按電冰箱結構分類

（1）單門式。又稱冷藏箱，除了用于制冷和冷凍少量食品外，主要用于食品的冷藏。

（2）雙門式。又稱冷凍冷藏箱，從外形上看，冷凍室與冷藏室分開，拿取食品時，兩者之間溫度影響較小，而冷凍室容積比單門冰箱要大。

（3）三門及多門冰箱。

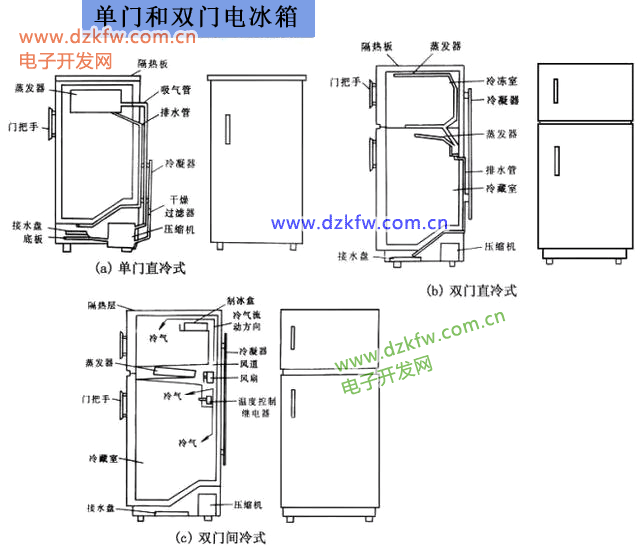

單門和雙門式冰箱的外形如圖所示。

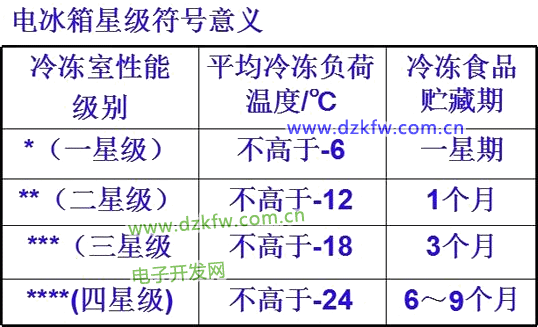

（4）按冷凍室溫度分類 1、2、3、4星級，每星－6℃。

（5）按冷氣傳播方式分類

（6）按化霜方式分類

（7）按制冷劑分類





4、電冰箱的基本組成

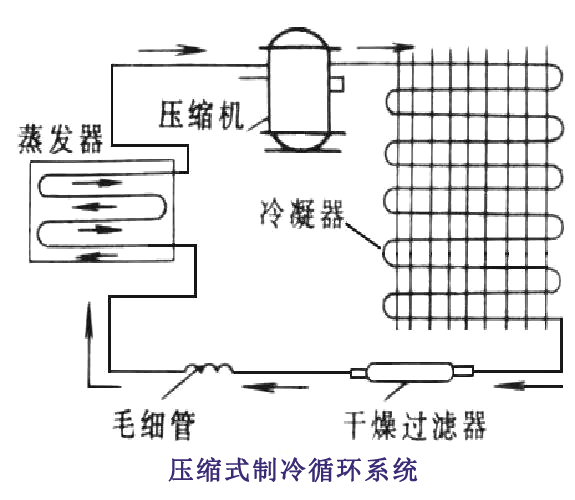

電冰箱的基本組成和制冷系統如圖示：由壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器、連接管和制冷劑組成。





1）.直冷式單門

冷凍室和冷藏室公用一個門，蒸發器裝在電冰箱的上部，并圍成一個腔體，即冷凍室。下面冷藏室內依靠冷空氣下降、熱空氣上升的自然對流進行熱交換。

2）.直冷式雙門

冷凍室和冷藏室各有一個門，因此互不干擾。冷凍室蒸發器與單門冰箱一樣，為主蒸發器；冷藏室蒸發器為板式或盤管式，裝在冷藏室的頂部或后壁上，為副蒸發器。兩個蒸發器串聯。

3）.間冷式

蒸發器裝在冷凍室和冷藏室?jiàn)A層中，用小型軸流式風機強迫空氣流過蒸發器，冷卻后在返回箱內。稱為“無霜汽化式”雙門雙溫電冰箱。其冷藏室溫度均勻，冷凍食品不會凝霜污染。

4）.“無霜式”電冰箱

能全自動定時或周期性除霜的電冰箱。用定時器接通加熱器，對蒸發器除霜；用溫度控制器結束除霜過程。因此除霜系統由定時器、加熱器和溫度控制器組成。

二、電冰箱的電氣控制系統

1、直冷式單門電冰箱電路

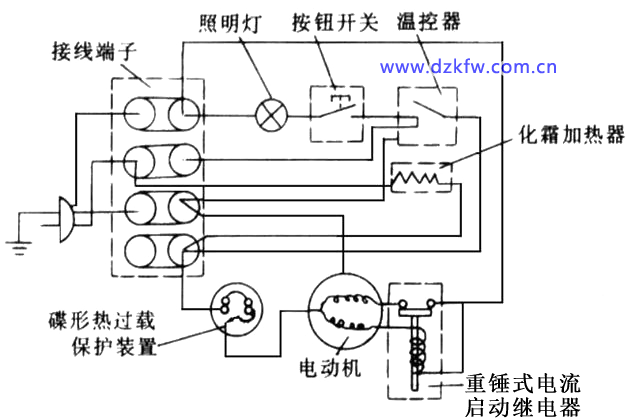

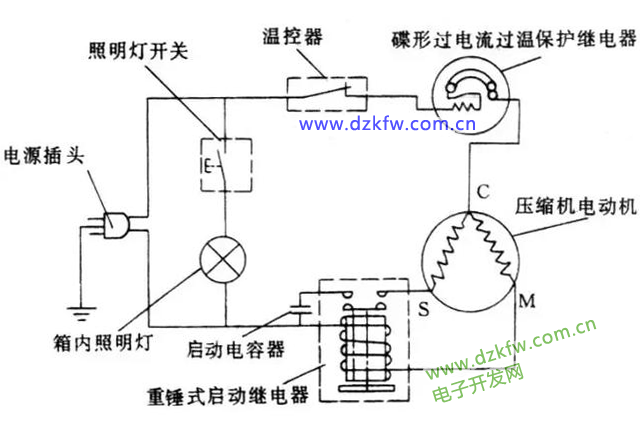

1）.重錘式啟動器冰箱的電氣電路



2）.PTC啟動式冰箱的電氣電路

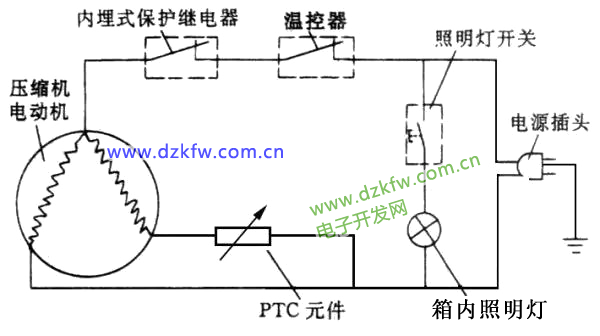

一些冰箱中使用PTC啟動器進行啟動,電路如圖所示, 啟動方式為電阻分相式啟動,內埋式熱保護繼電器串聯在電動機電路中。

PTC啟動器串聯在啟動繞組上,在常溫下PTC元件的電阻值只有20Ω左右,不影響電動機的啟動。由于電動機啟動電流很大,PTC元件在大電流的作用下,溫度迅速上升,至一定溫度如100℃后,PTC元件的電阻值升到幾十kΩ,這時PTC元件相當于開路,使電動機啟動繞組脫離工作。

2. 直冷式雙門電冰箱電路



該電路采用定溫復位型溫控器。溫控器直接控制冷藏室溫度，間接控制冷凍室溫度。不論停機溫度的高低，當冷藏室蒸發器溫度達到+5℃左右時，才復位開機。

電路特點是在溫控器觸點兩端并聯接入化霜電熱器，根據開停周期進行自動化霜。當溫控器觸點閉合時，電熱器被短路，壓縮機正常運轉，制冷過程開始。當溫控器觸點斷開時，電流即通過電熱器、壓縮機電動機回路進行化霜。電熱器一般為10～15W，電阻值比壓縮機電動機阻抗值大數百倍，電動機繞組分壓很小，近似地可看成是電熱器的線路。這樣，當壓縮機每開停一次，即自動化霜一次，使冷藏室和蒸發器常處于無霜狀態。

3、間冷式雙門全自動化霜電冰箱電路



該電路的電氣元件主要包括溫控器、化霜定時器、熱過載保護器、壓縮機、PTC啟動繼電器及運行電容。

1）.壓縮機控制電路

壓縮機控制電路是指從電源插頭→溫控器→化霜定時器→過載保護器→壓縮機→PTC啟動繼電器及電容器和電源插頭的一條回路。

壓力式溫控器裝在冷藏室中，自動調節箱內溫度，冷凍室的溫度依靠手動調節風門大小來控制。

2）.自動化霜控制電路

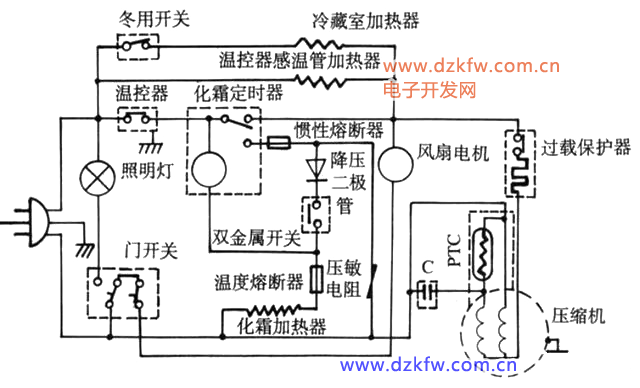

圖5-37所示電路具有全自動化霜功能,它的主要電氣元件有化霜定時器、熔斷器、降壓二極管、雙金屬開關、溫度熔斷器、化霜加熱器。化霜加熱器由化霜定時器控制，自動接通；化霜雙金屬溫控器在化霜終了時自動斷電。

自動化霜控制電路是指從電源插頭→溫控器→化霜定時器→熔斷器→降壓二極管→雙金屬開關→溫度熔斷器→化霜加熱器→電源插頭這一條回路。

化霜定時器由一個微電動機M1帶動凸輪使觸點接通或斷開。微電動機串聯在溫控器之后,與壓縮機一起都受溫控器控制，化霜加熱器又與微電動機串聯。由于化霜加熱器的阻值比電動機繞組阻值小很多,在溫控器接通壓縮機工作時,電壓都加在電動機M1繞組的兩端，所以電動機也隨著工作，并對壓縮機運轉時間計時。

當壓縮機運轉累積時間達8h46min時，化霜時間繼電器的常開觸點便閉合, 化霜加熱器通過整流二極管和化霜雙金屬溫控器得到供電，開始對蒸發器加熱化霜。當蒸發器表面周?chē)鷾囟壬仙��?±3～C時，雙金屬化霜溫控器觸點斷開，切斷了化霜電路，停止化霜。此時化霜器又開始工作，并經過2min24s后，它的常閉觸點又閉合，壓縮機又開始運轉，進入正常的制冷循環。化霜電路中采取了較齊全的安全保護措施，如超熱保護、過流保護及過壓保護電路等。

3）.風扇控制電路

風扇控制電路主要電氣元件有風扇電動機M1和門開關。該電路是指從電源插頭、溫控器、化霜定時器、風扇電動機、門開關到電源插頭這一回路。

風扇控制電路在壓縮機電路正常工作時，是由門開關控制的。當箱門全部關閉時，風扇電動機與壓縮機同步運轉。當任何一扇門打開時，由于門開關動作，使風扇控制電路斷路，風扇電動機停止運轉。

4）.照明控制電路

該電路主要包括照明燈、門開關。

照明控制電路主要指從電源插頭、照明燈、門開關、電源插頭的一條回路。照明控制電路由門開關的冷藏室門按鈕控制。打開冷藏室門，則燈亮；關上門，則燈滅。
