軟啟動器的工作原理：（非電子專業可能無法理解）

軟起動主要由串接于電源與被控電動機之間三對反并聯晶閘管調壓電路構成�，F代軟啟動器基本上都采用了電力電子技術和微機控制技術，以單片微機作為中央控制器控制核心來完成測量及各種控制算法。

因此，軟啟動器具備了很強的功能和靈活性。整個起動過程是數字化程序軟件控制下自動進行。利用三對晶閘管的電子開關特性，通過MCU或單片機控制其觸發脈沖的遲早來改變觸發角的大小。而改變觸發導通角的大小，又改變了晶閘管的導通時間，Z終改變定子繞組的三相電壓的大小。

軟啟動器的工作原理：

主要元件：

1、晶閘管：每相一對反并聯晶閘管，這是主要的功率元件，也是軟啟動器的主要成本之一，國內做反并聯晶閘管的廠家有很多，從便宜的到貴的都有，質量更是參差不齊。

2、控制主板：基本上每個廠家都有自己開發的主板，市場上也有很多通用主板，質量更是好壞不一。就拿主板上的執行元件——光耦來說吧，如果質量不好壞了，即使其他部分是好的，那軟啟動器也得歇菜。

為什么呢？因為光耦在惡劣環境下很容易壞，而軟啟動器本身就是大電流環境，啟動時電流大壓降也大，主板上的工作電源波動也大，也很容易對這些元件造成干擾，從而間接地導致損壞。

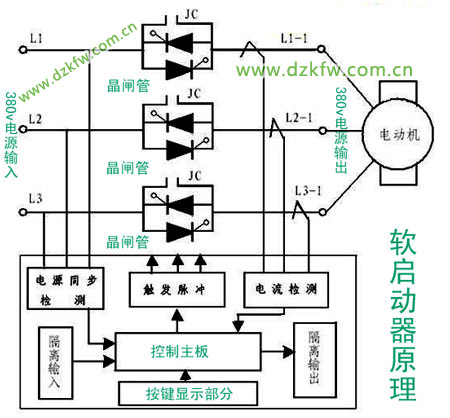

軟啟動器的工作原理圖

異步電動機定子調壓的結果：

一方面其轉矩近似與定子電壓的平方成正比，另一方面電動機的電流又和定子電壓成正比。電動機的起動轉矩和初始電流的限制可以通過定子電壓的控制來實現，而定子電壓又是通過可控硅的導通相角來控制的。

所以不同的初始相角可實現不同的端電壓，以滿足不同的負載起動特性。電動機起動過程中，晶閘管的導通角逐漸增大，晶閘管的輸出電壓也逐漸增加，電動機從零開始加速，直到晶閘管全導通，從而實現電動機的無級平滑起動。電動機工作在額定電壓的機械特性上。電動機的起動轉矩和起動電流的上限值可根據負載情況設定。

一種比較通俗的講法，一般電工都可以理解：

軟啟動器的電路可以比作是三相全控橋式整流電路。軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。

等待電機達到額定轉數時，電流會降到正常值，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，這樣啟動的啟動過程也就結束了。使用了旁路接觸器的軟啟動器可以更好地延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染，同時價格也比較便宜。

軟啟動器的軟停車功能軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊，這里就不過多地介紹。

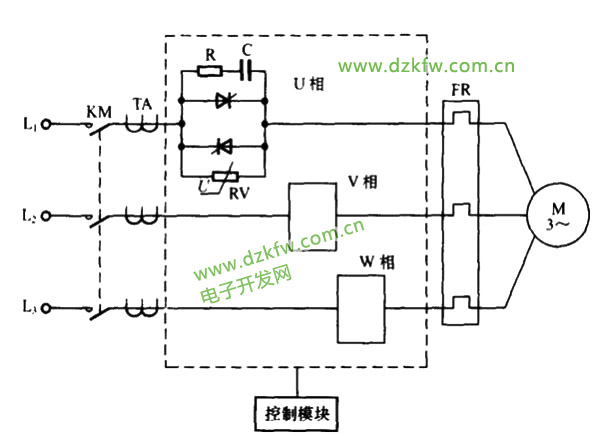

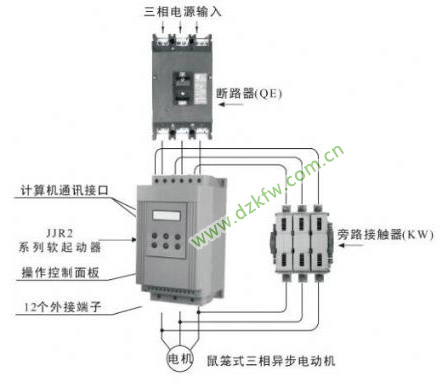

軟啟動器一次接線示意圖：

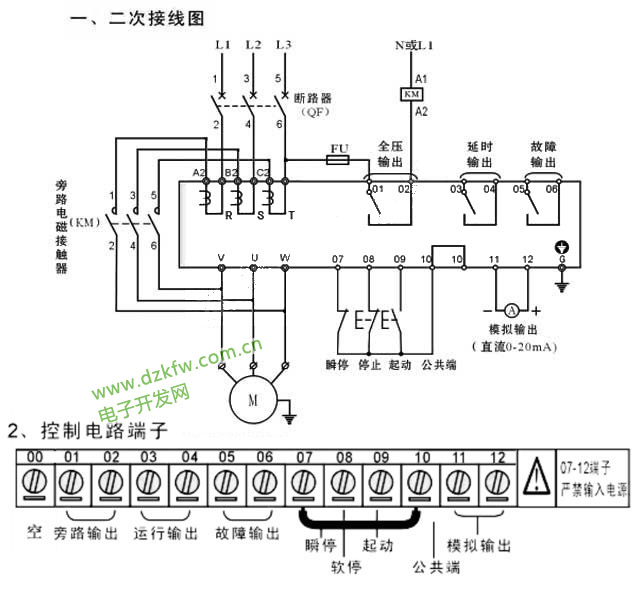

軟啟動器二次控制接線圖：

軟啟動的好處：

　　1．降低電動機的起動電流，減少配電容量，避免增容投資；
　　2．減少起動應力，延長電動機及相關設備的使用壽命；
　　3．平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；
　　4．多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；
　　5．完善可靠的保護功能，更有效的保護電動機及相關設備的安全；
