零基礎實全彩圖學習變頻器之西門子變頻器_MM440變頻器操作說明

作者：佚名文章來源：本站原創 點擊數：更新時間：2023/10/21

1.1西門子變頻器的安裝與接線

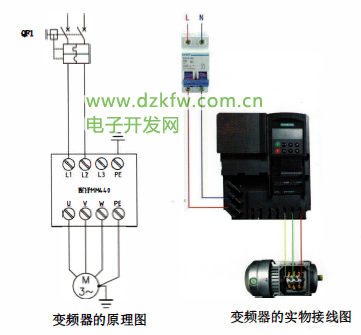

西門子MM440是目前應用較為廣泛的變頻器。變頻器在交流電機調速控制系統中，主要有兩種典型使用方法，分別為單相交流和三相交流變頻調速系統，如圖所示。

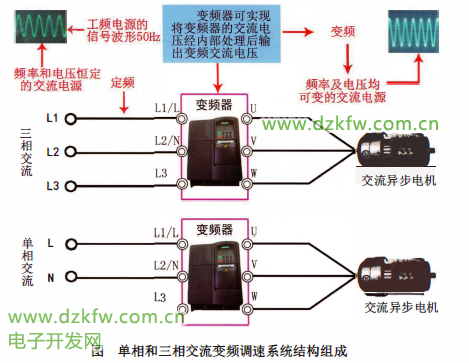

圖單相和三相交流變頻調速系統結構組成

西門子MM440是用于控制三相交流電動機速度的變頻器系列。該系列有多

種型號。這里選用的MM440訂貨號為6SE6440一2UC13 7AA1，外形如圖所示。

該變頻器額定參數為：

·電源電壓：220V，單相交流

·額定輸出功率：0.37KW

·額定輸出電流：2.5A

·操作面板：基本操作板CBOP)

1.2 MM440變頻器的接線

(1）變頻器接線端子及功能

打開變頻器后，就可以連接電源和電動機的接線端子。接線端子在變頻器機殼下端。

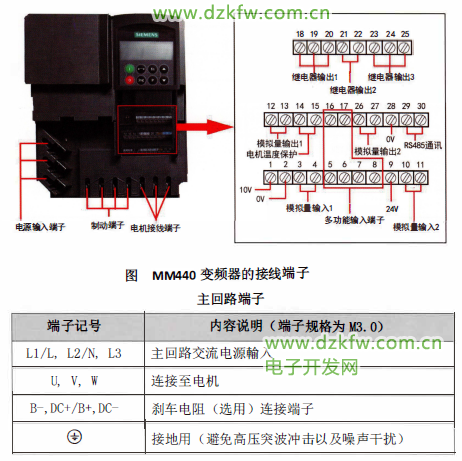

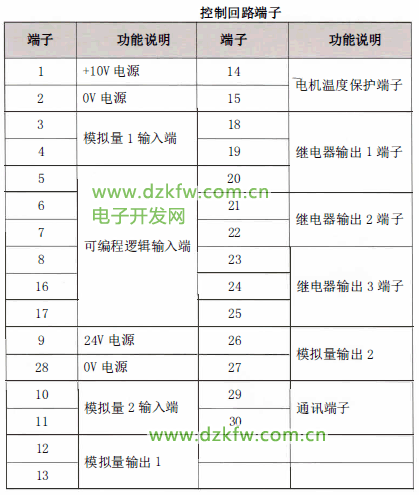

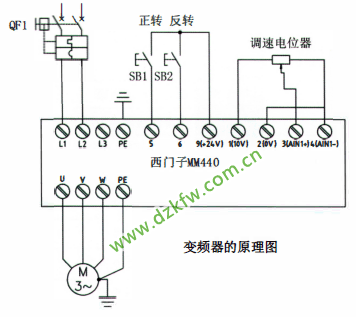

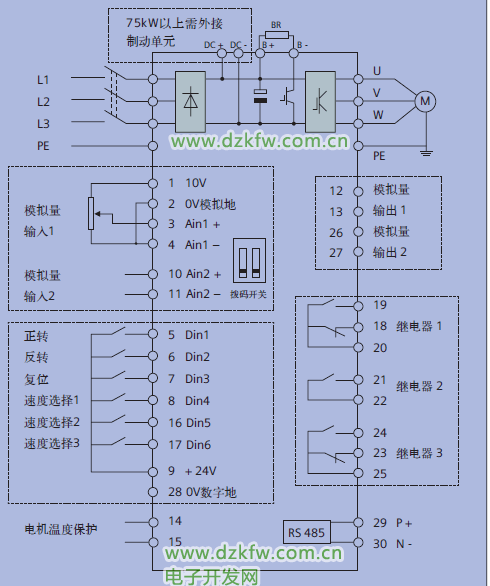

西門子MM440系列為用戶提供了一系列常用的輸入輸出接線端子，用戶可以方便的通過這些接線端子來實現相應的功能，打開變頻器后可以看到變頻器的接線端子如圖下圖所示。這些接線端子的說明如下：

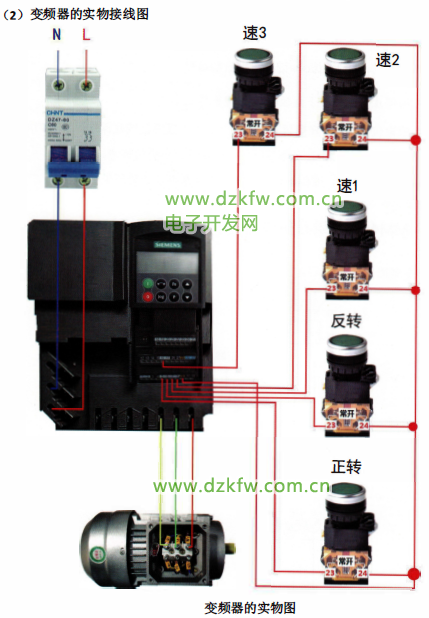

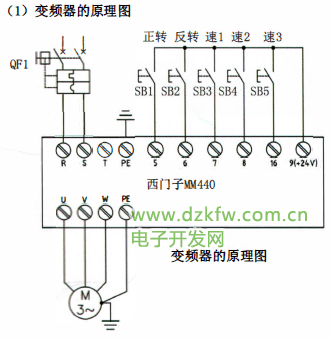

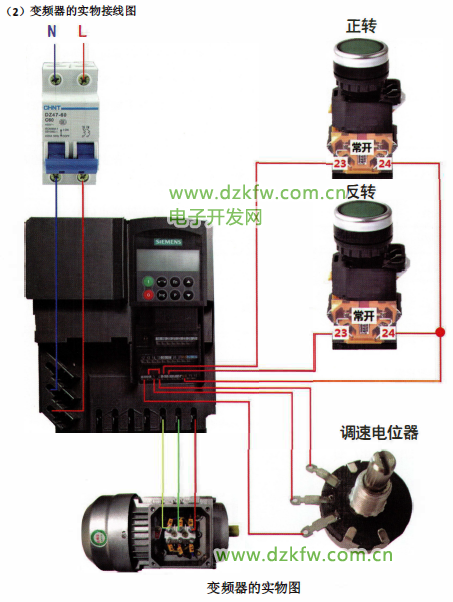

(2）變頻器控制電路的接線

變頻器的控制電路工般包括輸入電路、輸出電路和輔助接口等部分，輸入電路接收控制器(PLC)的指令信號(開關量或模擬量信號),輸出電路輸出變頻器的狀態信息(正常時的開關量或模擬量輸出、異常輸出等)，輔助接口包括通信接口、外接鍵盤接口等。通用變頻器是一種智能設備,其特點之一-就是各端子的功能可通過調整相關參數的值進行變更。

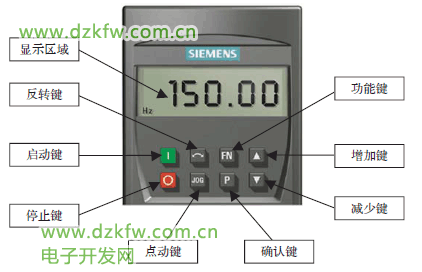

1.3 MM440變頻器面板介紹

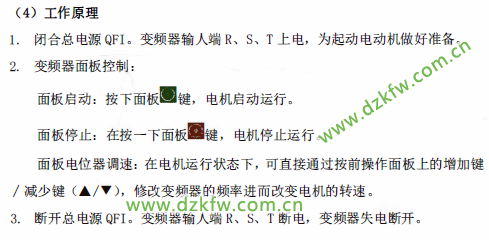

面板操作方法

用基本操作面板（BOP）更改參數的數值

下面以更改參數P0004的數值為例介紹操作步驟，見表3-3、表3-4。

①用BOP改變P0004參數過濾功能，見表3-3。

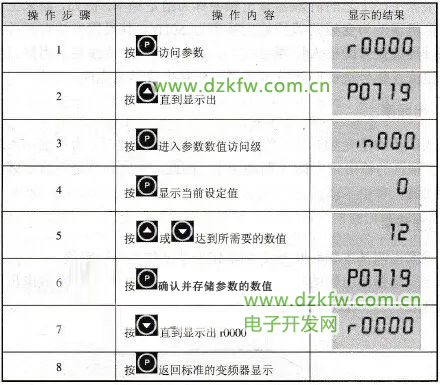

表3-3 用BOP改變P0004參數過濾功能

②以P0719為例修改下標參數，見表3-4。

表3-4 修改下標參數

修改參數的數值時，BOP有時會顯示，表明變頻器正忙于處理優先級更高的任務。

③改變參數數值的一個數字。為了快速修改參數的數值，可以一個個地單獨修改顯示出的每個數字，操作步驟如下：確信已處于某一參數數值的訪問級（參看“用BOP修改參數”）。

a．按（功能鍵），最右邊的一個數字閃爍。

b．按或，修改這位數字的數值。

c．再按（功能鍵），相鄰的下一位數字閃爍。

d．執行上面兩步，直到顯示出所要求的數值。

e．按，退出參數數值的訪問級。

由于高級操作面板AOP是可選件，在這里不作詳細介紹，如需要可參看隨機使用手冊。

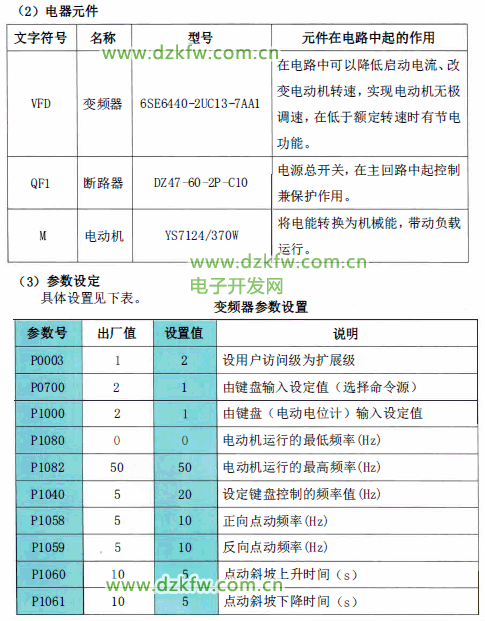

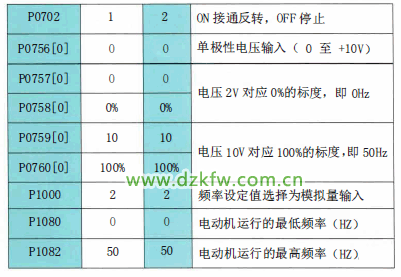

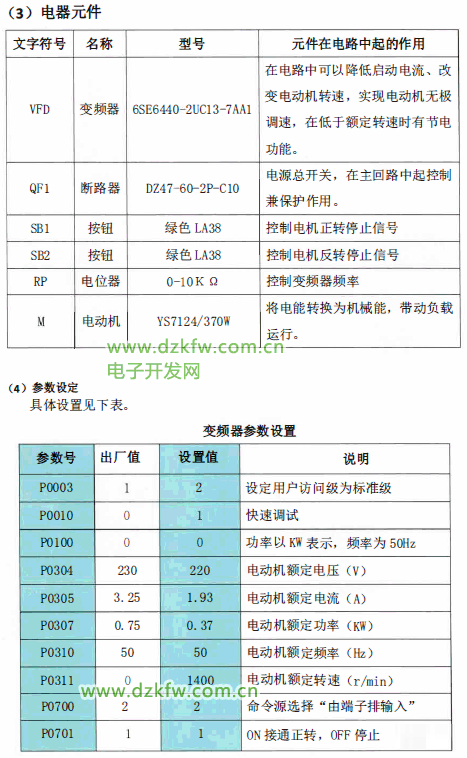

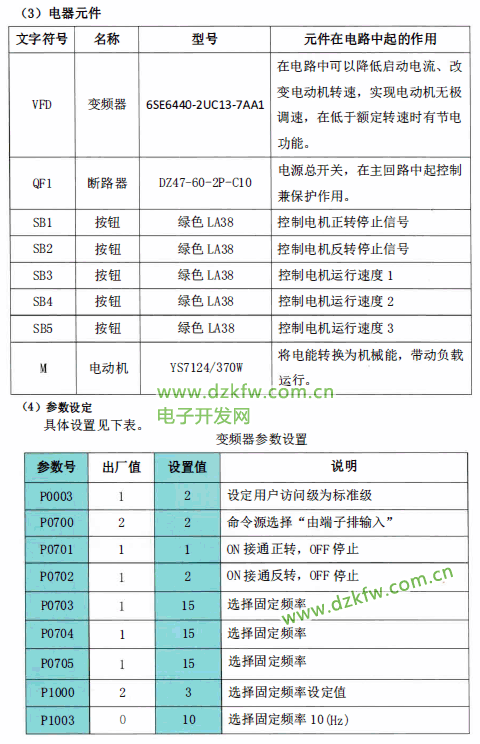

1.4 MM440變頻器電機參數調整

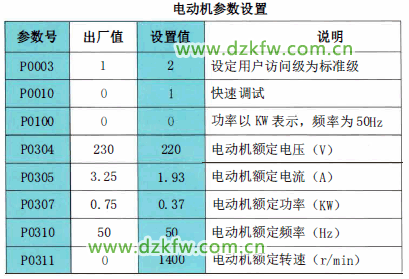

為了使電動機與變頻器相匹配，需要設置電動機參數，這些參數可以從電機銘牌中直接得到。電動機參數設置見下表。電動機參數設定完成后，變頻器當前處于準備狀態，可正常運行。
