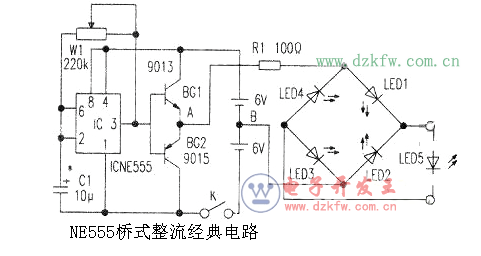

橋式整流這種基本電路，對于未人門的學生來說，初次面對該種電路；不勉會感到過分抽象而難于理解：于是筆者設計了這款“橋式整流”演示電路（見下圖）。j它利用發光二極管的單向導電特性，直觀地表示電流的流向。

其工作過程是，首先在交流的負半周時交流電源經D1對C1充電，接著在正半周時交流電源與C1上的電壓相加經D2對電容器C2充電，充得的電壓是電容器C1充電電壓的兩倍。接下來在負半周時，除了電源經Dl對電容器C1充電之外，交流電源還與C2上的電壓疊加經D3對C3、C1充電，C3上的充電電壓是C1上的兩倍。在正半周時交流電源與C1上的電壓疊加，除了經D2對電容器C2充電之外，還與C1、C3上的電壓疊加經D4對電容器C4和C2充電，C4上充得的電壓是電容器C1上電壓的兩倍。

　　電路工作原理
　　IC接成自激多諧振蕩電路，其振蕩頻率由C1和W4控制。IC③腳輸出的振蕩信號控制BG1和BG2輪流導通，這樣A點的電位相對于B點而言，就成了高低相間的交流電。當lC③腳輸出低電平時，BG2導通，BG1截止，這樣A點為低電平，B點為高電平，電流就通過B→LED2→LED5→LED4→A流動。此時，LED2、LED5、LED4均發光。當IC③腳輸出高電位時，BG1導通，BG2截止，A點為高電位，B點為低電位。此時電流經A→LEDI→LED5→LED3→B流動，LED1、LED5、LED3均發光，這樣整個電路就模擬完成橋式整流過程。在電路中LED5用來演示橋式整流電路輸出端的正負極性。

　　元件選擇與制作
　　IC選用時基電路NE555或HA17555等均可。C1和W1可根據實際情況選定，以滿足不同需要。五個發光二極管可選用高亮度的，但LED5最好與其他四個LFD顏色不同。電池可用兩個6V的層疊電池。整個電路可裝在一塊較大的三合板上，五個發光二極管均裝在板的正面，并在對應位置上描好橋式整流的電路。值得注意的是，C1的取值應使發光二極管在輪流導通與輪流截止時，具有明顯的分辨率，調節Wl，能改變振蕩頻率，即等效改變交流電的頻率。若在A、B兩點接上一只電壓表，在靜態時，使指針指在中間刻線位置。這樣，隨BGI和BG2的輪流導通，指針能左右擺動，就能更直觀地演示出“交流電流的方向是不斷改變的。”
