該溫度報警器可設定溫度的上下限，以將溫度控制在一定的范圍內。報警器采用了一塊施密特集成電路CD4093，反應靈敏且聲光顯示。整機元件少、功耗也低，電路圖如下所示：

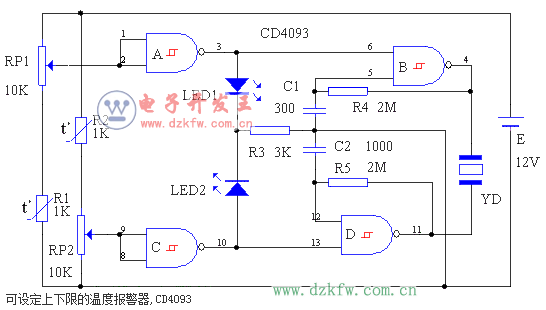

 可設定上下限的溫度報警器

　　電路分兩部分，由A、B及R4、C1組成上限報警功能。而以C、D及R5、C2構成下限報警功能。平時RP1、RP2分別設置上限和下限兩個報警點，使A和C輸入端都為高電平，輸出都為低電平而使振蕩器都停振。當溫度過高時，熱敏電阻R1阻值減小，使A輸出高電平，B起振，壓電陶瓷片YD發出高音調的蜂鳴聲。同時，發光二極管LED1亮，顯示溫度過高。溫度過低時，熱敏電阻R2阻值增大使C輸出高電平，D起振，壓電片YD發出低音調的蜂鳴聲。發光二極管LED2亮，顯示溫度過低。

　　由于CMOS電路靜態功耗極小，電流僅在微安級，故靜態時的電源消耗主要在RP1、RP2和熱敏電阻上。若能采用阻值在百kΩ以上的專用測溫電阻，RP1、RP2也相應地按圖中比例加大，則靜態時的電源消耗可控制得很小，這對延長電池使用壽命極為有利。

　　該報警器使用的元器件都不大，可做得像火柴盒那樣小巧。
　　若用光敏電阻代替熱敏電阻，可作光照強度報警器。也可將施密特觸發器的另一輸入端利用下來，作光照、溫度的雙功能雙向報警。從LED引出控制信號控制補光、加濕（如超聲波加濕器）便組成自動補光、恒濕控制器。
