想做一個短路檢測報警電路：想做一個指示短路的電路來指示電路板各個電源對GND的阻值是否異常：當短路（電源對地阻值小于50歐姆）時，紅色指示燈亮；其余情況燈不亮。手頭上有一些常用的二極管三極管，3V鋰電池


按圖中數值，檢測電阻小于50歐后，LED1 點亮，檢測端懸空或檢測電阻大于50歐，LED1 不會點亮。

調整R1 或 R4 ，都可以改變檢測電阻動作值。

Q1 Q2 組成一個簡易的恒流電路，Q3 Q4組成簡單的電壓比較器，當檢測電阻低于設定值后，Q3輸入端達到低電平閾值，電路翻轉輸出低電平，LED1 點亮。

靜態電流大概在十幾毫安，紐扣電池應該堅持不了多久，要降低靜態功耗要怎么去改進呢

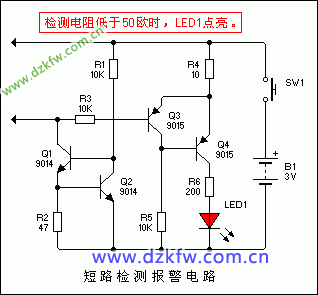

按照 社建電子 說的那樣，加上一只電阻。
你沒加按鈕開關嗎？紐扣電池容量較小，如果不加開關，使用時間不會很長，用LED 做短路指示本身工作電流就較大。

三極管的極性換一下：
