在開關電源中，經常有講到EMI濾波電路

EMI就是電磁干擾，電磁干擾會對用電設備帶來很大的影響，特別是對電源要求高比較精密的儀器設備，所以，EMI濾波電路是很重要的一個輔助電路


從電源輸入端開始，首先經過的就是EMI濾波電路，EMI濾波電路一般由X電容，Y電容和電感組成。


1，X電容

X電容是安規電容，是CBB電容中的一種（CBB電容是一種薄膜電容）。


X電容跨接零線和火線，消除零線和火線之間的噪音，這種噪音也就是差模干擾，也就是我們常說的低通常態噪音。我們使用的交流電頻率是50Hz，X電容容許50Hz的市電通過，高于50則被過濾掉了。

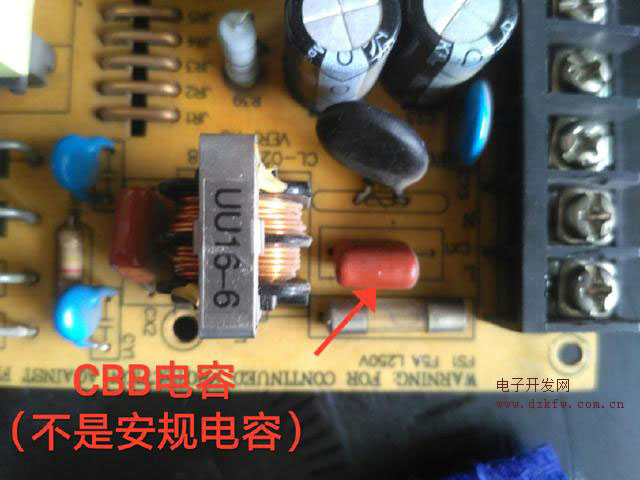

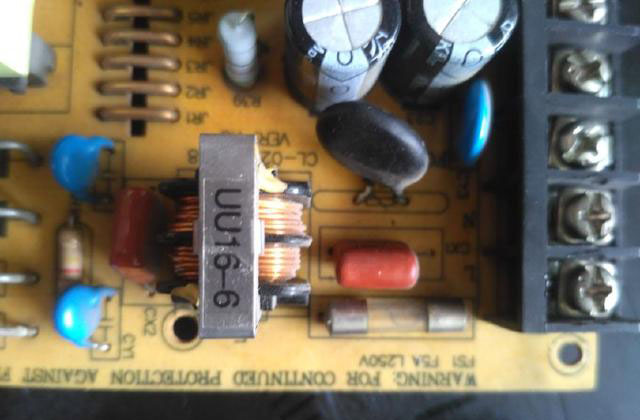

在正規的開關電源中，X電容是顆四四方方的安規電容，而有些廠家生產的就直接使用了普通的CBB電容替代了

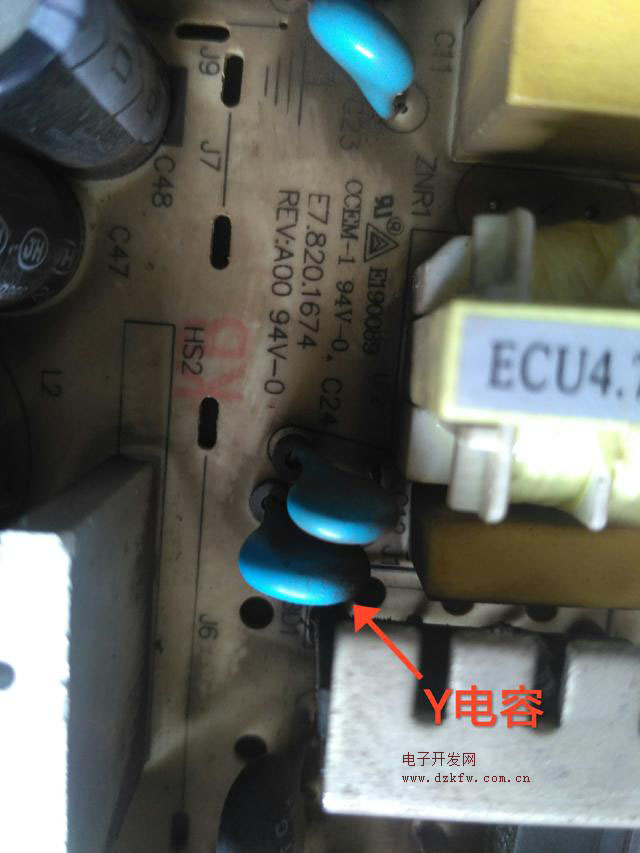

2，Y電容

Y電容是瓷片電容，y電容在EMI濾波電路中有兩個，一個連接零線和地線，一個連接火線和地線。


Y電容的容量一般都比較小，作用是消除共態噪音，也就是共模干擾

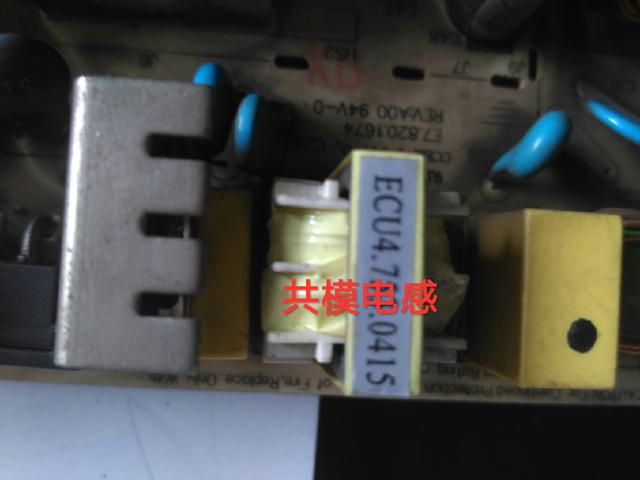

3，共模電感

共模電感是加強濾波，一般都和濾波電容配合使用，有兩組線圈，一組串聯在火線中，一組串在零線中，請注意，電感是串在電路中的。


抑制市電中的共模干擾，同時也防止開關電源對市電的干擾。通俗點的說法就是不讓外界干擾自己，不讓自己干擾外界。

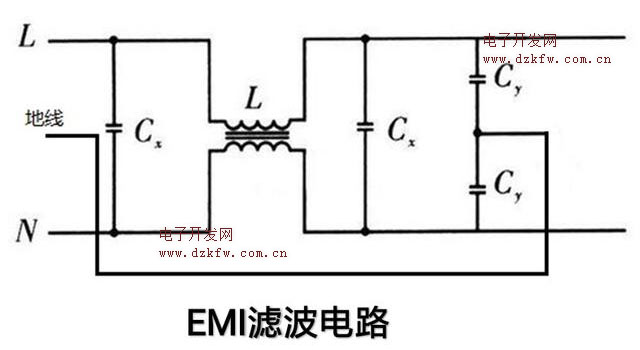

大家看看電路圖：

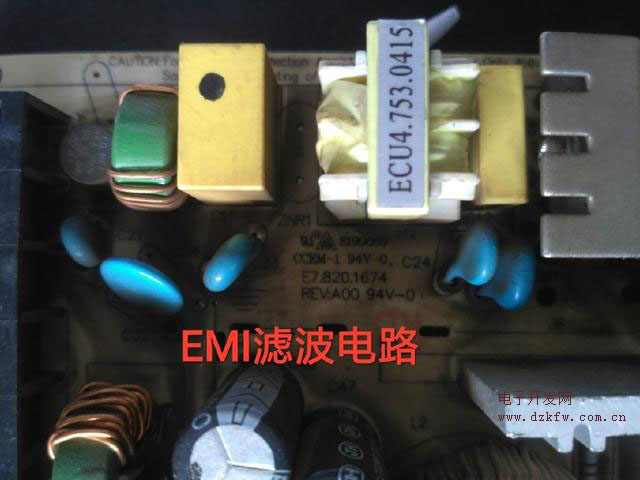

結合實物就很容易理解了，Cx是Y電容，Cy是Y電容，L是電感，K,N是零線，火線輸入。請注意，地線接于兩個串聯的Y電容之間。這個應該不難看懂。

好點的開關電源一般有二級EMI濾波電路，一級在輸入電源線上，一級在線路板上，當然也有二級都整合在線路板上的，這種開關電源使用體驗比較好，至于那些為了節約成本，而縮減元件的開關電源，比如說，只設計一級EMI濾波電路，不按要求使用安規電容等等，使用起來就沒有這么放心和舒暢了！
