性能簡介：
1．該充電器具有脈動限流充電、涓流充電、充電自停等多種功能。從而實現了 充電的智能化，無需人看管。
2．該充電器依靠電池余電觸發，不接電池時基本無電壓輸出；只有正確接上電池，才有充電電流輸出。具有短路保護或反接保護功能。
3．該電路適用性強，表現在：⑴輸入電壓范圍寬；⑵只要調整電位器就可以適合其它種類的充電電池的充電，⑶在電路輸出端并借一個濾波電容，該電路就能變成一個PWM方式的可調直流穩壓電源。

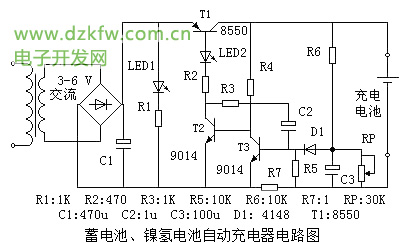

電路原理圖：

電路原理：
該電路針對于單節鎳氫電池而設計的。如圖：市電通過變壓器變壓、由全橋整流，電容C1濾波變?yōu)橹绷麟�。LED1是電源指示燈，LED2是充電指示燈， T1為充電控制三極管，工作于開關狀態；T2、 T3和電容C2構成單穩觸發器。R6、RP構成限壓取樣電路，R7是限流取樣電阻。

待機狀態：
接通電源，若不接電池，三極管T2 因無基極電壓而截止，三極管T1也截止，無電壓輸出。此時只有電源指示燈LED1發光。

充電過程：
當正確接上充電電池后，三極管T2因電池的余電而輕微導通，其集電極電位下降，T1迅速導通，輸出電壓升高；由于C2是正反饋?zhàn)饔茫�電路狀態迅速達到穩態。此時， T1  T2導通、T3截止，給電池充電，充電指示燈LED2發光。

限流充電：
如果充電電流大于限定值，電流取樣電阻R7 兩端電壓升高，三極管T3的BE極間電壓高于死區電壓，單穩觸發器狀態被觸發。T3導通，T1  T2截止，充電停止；而后單穩觸發器自動復位，又進入充電狀態，這樣周而復始地進行脈動充電。充電指示燈LED2閃爍。充電自停：隨著充電的進行，電池兩端電壓緩慢上升，脈寬變窄，充電電流變小，充電指示燈LED2閃爍逐漸變快變暗。待電池接近充滿時，二極管D1導通，T3也導通，T1  T2截止，關斷了充電通電路，結束充電。在實際充電過程中，由于電池充電靜置一會兒后，電池電壓又有稍許降低，因而可出現間歇充電現象，但看不到LED2閃爍。這種絹流充電方式有利于延長電池壽命。

安裝與調試：
安裝無誤后，按以下步驟調試：把電容C2 C3斷開，在輸出端并接一個220uF左右的電解電容，此時該電路就相當于一個可調穩壓電源。先不接電池，接通電源，LED1發光，將T3的、b、e極短接，充電指示燈LED2應亮，用萬用表測輸出端電壓，調節電位器RP,直到輸出電壓等于充電電池終了電壓，再接回電容C2 C3便可。（電池充電終了電壓可從資料上查閱、也可實測；如：?jiǎn)蝹�(gè)鎳氫電池充電終了電壓約為1.4V，單格蓄電池約為2.45V。）
