一、7805發熱原因

7805屬于線性穩壓芯片，其外圍電路簡單。7805發熱找不到原因？7805發熱，一般有幾種情況，下面詳細為大家一一分析，查完這幾種情況，準能找到7805發熱的原因。（1）輸入電壓是否過高？

7805的最大輸入電壓為35V，若輸入電壓大于35V，芯片可能承受過大的電壓而工作不正常，導致芯片急劇發熱。

（2）負載電流是否過大？

負載電流是否超出7805的最大正常輸出電流，7805不同封裝代號其最大輸出電流不同，78L05的最大輸出電流為100mA，78M05的最大輸出電流為500mA,代號為7805的最大輸出電流為1.5A。

7805系列電流

（3）封裝引腳接線是否有錯？

78L05與78M05和7805的引腳定義是有所不同的：

78L05左端1腳為輸出端,中間2腳為公共端,右端3腳為輸入端;

78M05左端1腳為輸入端,中間2腳為公共端,右端3腳為輸出端;

7805左端1腳為輸入端,中間2腳為公共端,右端3腳為輸出端,7805和78M05的引腳定義相同。

（4）輸出端負載是否有短路故障？

可以使用萬用表檢測負載的內阻，負載內阻是否明顯變小而可能存在有短路現象，若無法檢測出是否短路，可以將7805輸出端與負載斷開，使用穩壓源單獨給負載供電，觀察電流是否符合預期？供電前最好對穩壓源進行限流，防止負載有問題而電流過大，直接燒毀負載。

（5）芯片自身功耗是否過大？

若上面幾點都沒問題，極大可能是芯片自身功耗過大的原因，使用三端穩壓器時，芯片自身功耗是必須考慮的問題，芯片自身功耗的計算方法：

P=（VIN-VOUT）×I,其中VIN為輸入電壓，VOUT為輸出電壓，I為負載電流，此處輸出電壓為5V。

假如輸入電壓為12V，輸出電壓為5V，負載電流為0.5A，則7805芯片自身功耗為（12V-5V）×0.5A=3.5W；若負載電流為1A，則自身功耗為7W！若沒有做足夠的散熱處理，必定會急劇發熱的。

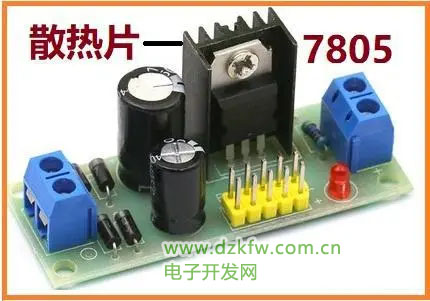

7805模塊

7805自身功耗小于1W時，可以不加散熱處理，依靠空氣散熱能夠達到要求，若功耗大于1W時，最好加散熱處理，功耗大于2W時，不加散熱處理，芯片就是急劇發熱。不同的功耗需增加不同的散熱片規格，一般1W~2W增加一個小型散熱片即可，功耗越大需增加的散熱片越大，確保熱量能夠及時散出去。

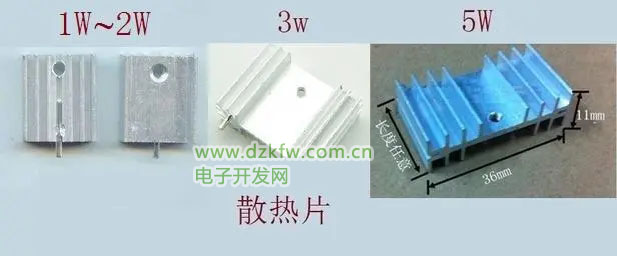

中小型散熱片

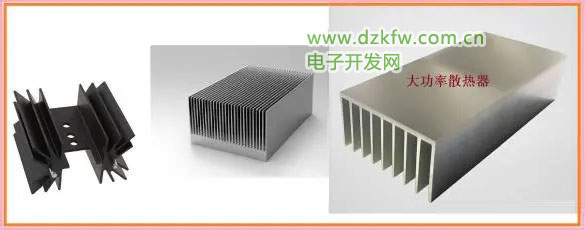

大功率散熱片

個人覺得，當7805自身功耗大于3W時，最好不要再使用7805類似的線性穩壓電源芯片，工作效率太低，而且散熱不好處理。可以更好開關電源芯片或者DCDC模塊，比如LM2596、TPS430、2405S、1205S等。

以上是本人的觀點，寫作不易，如果覺得還可以別忘了點個贊哦！若還有什么不明白的地方請評論區下方留言，若想了解更多相關知識，請關注本人，會持續更新內容，謝謝支持！

二、  三端穩壓7805判斷好壞

7805是比較常用的三端穩壓器，可以將較高的直流電源轉換為較低的直流電壓，該芯片具有三個引腳，分別為：輸出端、輸出端和GND。判斷其好壞，方法也非常的簡答，在不上電的情況下，測量每兩個引腳之間的電阻，可以判斷有沒有引腳短路；在上電的情況下測量輸出電壓，可以判斷電性能是否良好。

1、通過萬用表測量引腳間的電阻

這種測量方法是比較通用的，除非內部有電氣連接，否則任意兩個引腳之間的阻值不會很小。三端穩壓器有三個引腳，可以測量輸入對GND的電阻、輸出對GND的電阻以及輸入和輸出之間的電阻，如果測得的阻值非常小，那么說明該穩壓器已經損壞。

2、上電測量電性能

7805三端穩壓器的作用是將一定范圍內的直流電壓轉化為5V輸出，上電后用萬用表測量輸出電壓即可。如果測得得電壓在5V上下差別不是很大（4.8-5.2）V范圍內，則該芯片是正常工作得。如果輸出與5V相差很大則表明芯片有問題。
