使用該逆變器電路可將12V直流轉換成220V、500W交流電。在這個電路CD4047是用于生成50Hz的方波和放大電流，然后通過功率三極管放大驅動變壓器輸出交流電壓。

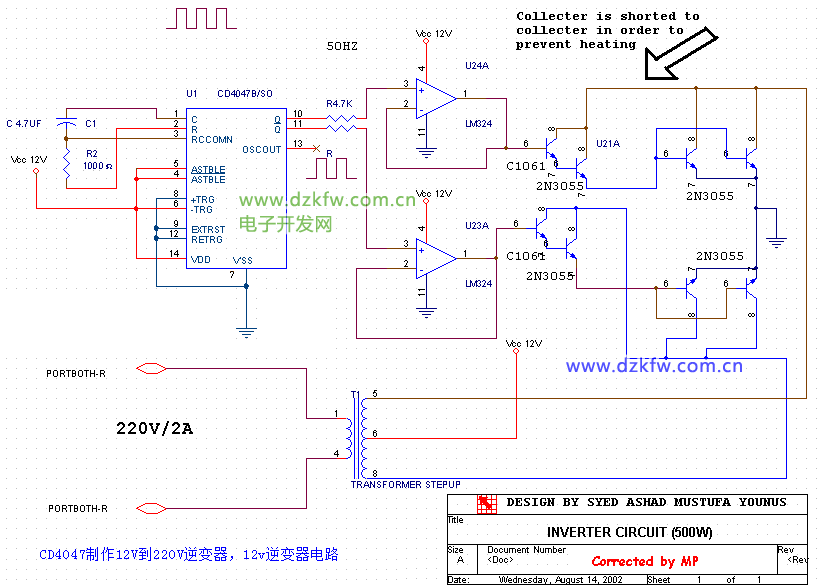

12V到220V逆變器電路圖

如何計算變壓器的額定值

其基本公式為：功率P = 電壓V×電流I

例如，如果我們想輸出一個220W功率的220V電壓，那么我們就需要1A的輸出電流。然后在輸入端，電壓為12V時至少需要18.3A的電流，因為：12V * 18.3A ≈ 220W。變壓器效率損耗這里不考慮。
