NE555和TCA780逆變器PWM控制電路圖,TCA780 APPLICATION

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-02-17

TCA780逆變器PWM控制電路圖,TCA780 APPLICATION

關鍵字:TCA780電路圖,NE555,CD4027

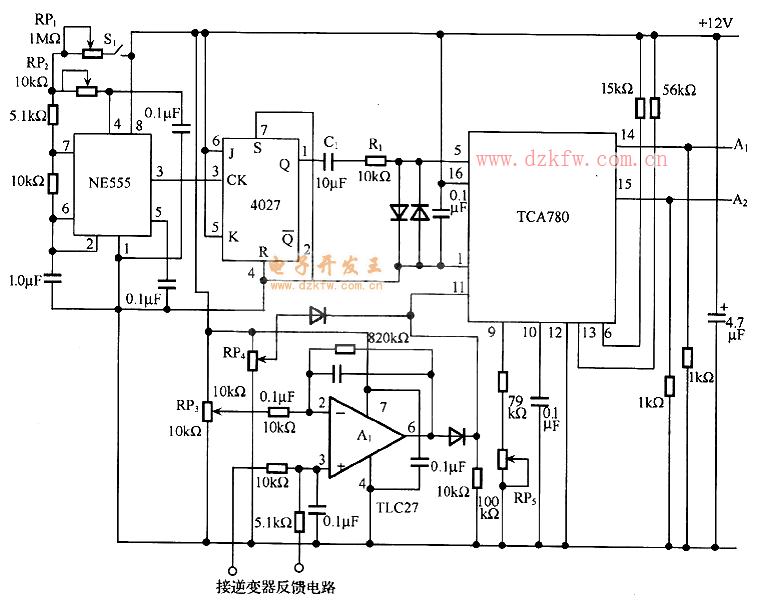

TCA780逆變器PWM控制電路圖

采用TCA780集成芯片簡單構成PWM電路。逆變器的反饋電壓經誤差放大器A1放大后輸入到PWM電路中。NE555是產生同步信號的振蕩器,振蕩頻率是輸出頻率的2倍。輸出頻率為50 Hz時,振蕩頻率為100 Hz。開關S1接通時,輸出頻率為50 Hz;S1關斷時為60 Hz。JK觸發器4027構成分頻電路,使其占空比為50%。電位器RP3是用于調節死區時間,C1為無極性電容。

Tags:TCA780,逆變器,NE555,PWM控制電路
