簡單易制光控延時閃光玩具車,NE555 Optically controlled car

關鍵字：NE555,玩具車電路圖

作者：瞿貴榮

　這款電子玩具車，在收到光信號（如手電筒光亮）后，直線向前行駛，并伴有雙色發光二極管紅、綠二色交替閃光，1分鐘后自動停止。

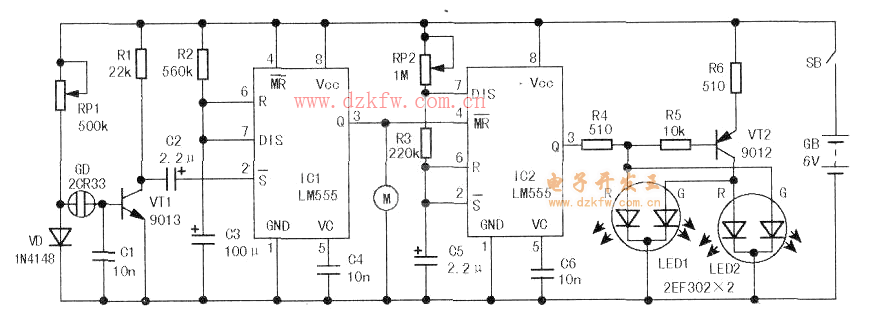

　　原理電路如圖所示，由光控觸發、單穩態定時、超低頻振蕩及閃光電路組成。光傳感器GD采用硅光電池2CR33。受光照后VT1飽和導通，IC1被低電平觸發置位，③腳輸出高電平，直流電機M得電運轉，車模前進；與此同時，IC2開始振蕩，雙色發光管LED1、LED2中的紅(R)、綠(G)管交替閃光。約1分鐘后，IC1的暫穩態時間結束，車模失電停止前進，閃光亦隨之停止。
　　IC1、IC2均使用單時基電路LM555，這種IC輸出電流大，最大可達20mA，可直接驅動小型繼電器、直流電動機及LED發光管等，而無需再插入一級晶體管驅動器。IC1接成單穩態觸發器工作模式，暫穩延時時間（即車行及閃光時間）可按t=1.1R2.C3進行估算，約62s左右；IC2接成無穩態多諧振蕩器工作模式，其振蕩頻率為f=1.443/[(RP2+2R3).C5]，調RP2，使發光管閃爍頻率為0.5Hz～1Hz即可。VT2為反相驅動器，當IC2③腳輸出高電平時，LED1的紅管和LED2的綠管亮；當IC2③腳輸出低電平時，VT2導通，LED1的綠管和LE2的紅管亮，如此交替發光閃爍。
　　本電路簡單，元件易購，價格低，特別適合對簡單的車模進行改裝。
