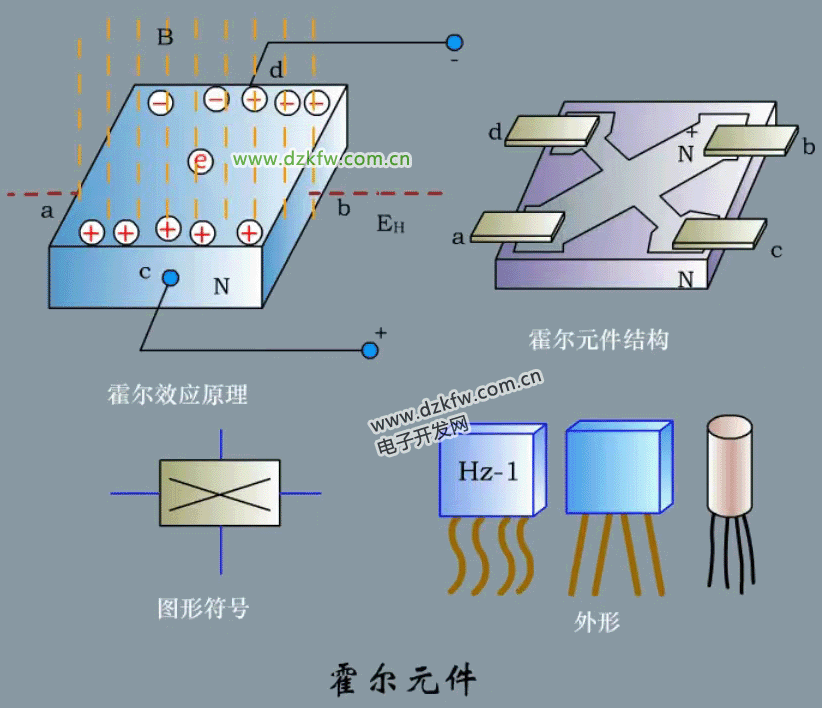

1、霍爾元件：在一個很小的矩形半導體（例如砷化銦）薄片上、制作四個電極E、F、M、N，它就成了一個霍爾元件。

霍爾傳感器原理，即半導體薄片置于磁感應強度為B的磁場中，磁場方向垂直于薄片。當有電流I流過薄片時，在垂直于電流和磁場的方向上將產生電動勢eh，這種現象稱為霍爾效應，該電動勢稱為霍爾電勢，半導體薄片稱為霍爾元件。

2、霍爾電壓

（1）理論：假設載體是一個自由電子，那么霍爾電壓就是這樣的：讓磁感線在手掌上豎直地通過，四指在相反的方向上（也就是電流的方向）。

大拇指所指，也就是電子受到洛倫茲力的影響，洛倫茲力使電子偏移，在左、右兩個面上累積，左、右側面的電荷累積，右側面的電位較高，從而產生一個電場，當洛倫茲力與電子的電場力相等時，左、右的電壓趨于穩定。

霍爾元件的分類

霍爾元件可分為兩類：一類是金屬霍爾元件，其載流子是自由電子；另一類是半導體霍爾元件，其載流子是空穴（可以認為是帶正電的粒子）。

設M、N左右兩板距離為h，E、F上下兩板距離為d，則eE場=eU/h＝evB，又知導體中電流I＝nevS＝nev·hd，聯立方程得U＝IB/ned.由于ne是由霍爾元件本身材料決定的，我們把kIB/d稱為霍爾系數，用k表示，這樣就有UH＝kIB/d，其中d是薄片的厚度。

3、霍爾電勢高低的判斷

由左手定則判斷帶電粒子的受力方向，從而得出帶電粒子的偏轉方向，正電荷聚集的面為高電勢面，負電荷聚集的面為低電勢面。

霍爾電勢判斷要點

在判斷霍爾電勢的高低時，一定要注意載流子是正電荷還是負電荷。無論載流子是正電荷還是負電荷，四指指的都是電流方向，即正電荷定向移動的方向，負電荷定向移動的反方向（電流方向一定時，無論載流子是正電荷還是負電荷，載流子受力方向均相同）。

4.霍爾元件的作用

一個霍爾元件的厚度d、霍爾系數k為定值，若保持電流I恒定，則霍爾電壓U就與磁感應強度B成正比，因此，霍爾元件能夠把磁感應強度這個磁學量轉換為電壓這個電學量，故霍爾元件又稱磁敏元件。

霍爾傳感器技術在汽車工業中有著廣泛的應用，包括動力、車身控制、牽引力控制以及防抱死制動系統。為了滿足不同系統的需要，霍爾傳感器有開關式、模擬式和數字式三種形式
