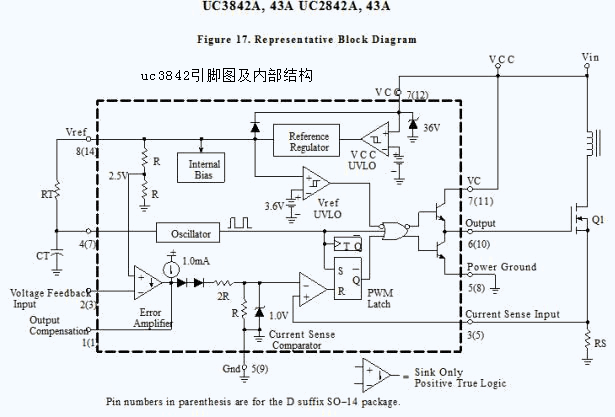

1、1號引腳為誤差放大器的輸出端，它通過與2號引腳之間接有的阻容元件反饋網絡，控制誤差放大器的增益；

2、2號引腳為誤差放大器的反相輸入端，它的作用是采樣反饋的輸入，通過對輸出電壓采集后輸入到此引腳，通過比較之后調整輸出脈寬控制輸出電壓或者電流；

3、3號引腳為電流檢測輸入端，它通過采集串接在開關管回路中電流采樣電阻的電壓，才檢測流過開關管的電流。當電流升高時，采樣電阻上的電壓升高，當上升到一定值時(1V)芯片會關斷輸出，保護開關管及其他外圍電路；

4、4號引腳為內部振蕩器的定時端，通過此引腳外接的阻容元件的參數，改變芯片的振蕩頻率。使用時定時電阻連接此引腳后接地，定時電容連接此引腳后，另一端連接到基準電壓；

5、5號引腳為接地端；

6、6號引腳為驅動外部開關管的信號輸出端，這個引腳為驅動信號輸出，用來控制外接開關管的導通與截止，芯片內部為三極管構成的圖騰柱結構，這樣可以有效提高驅動能力；

7、7號引腳為供電端；

8、8號引腳為芯片內部電壓基準輸出端，它可以輸出5V的基準電壓，可以給外部電路提供電壓基準，并且有一定的帶負載能力，可以給外部電路中的小功率元件供電。
