限位開關依據原理有電感器式、電容器式、霍爾元件式，工作標準電壓有溝通交流型和直流電型。在電氣設備操縱中典型性運用的是直流電24V供電系統的限位開關，工作標準電壓范疇能夠是10-36V中間。
限位開關的歸類
1、按工作標準電壓分
限位開關工作標準電壓有溝通交流型和直流電型。
溝通交流流形的額定電壓：AC 24V 、AC 36V 、AC 110V 、AC 220V等。
溝通交流流形的額定電壓：DC 24V
在電氣控制系統中典型性運用的是直流電24V供電系統的限位開關，由于控制回路中廣泛選用直流電24V工作電壓，限位開關的工作標準電壓范疇能夠是10-36V中間，限位開關的工作電壓范疇相對性較為寬一些。
2、按原理分
限位開關按原理可分成電感式傳感器、電容傳感器、霍爾元件式。
電感式傳感器
電感式傳感器限位開關其檢驗內孔處，有一個磁心電感器，電感器內通有一個交替變化電磁場，當有金屬性物件貼近時，會在金屬材料內孔造成渦旋，這一渦旋相反會危害電感器的交替變化電磁場，使之縮小或終止，做到認知目地，后續推動輸出操縱數據信號。
電感式傳感器
是當被檢驗物物件與限位開關貼近時，會出現一定的電容器存有，物件越貼近容量越大，限位開關可以檢驗到這一電容器的變化量，當做到一定的域值時，輸出操縱數據信號。
電容傳感器限位開關的優勢是可檢驗物比較多，例如各金屬材料、水、油、身體乃至塑膠和夾層玻璃，自然它是事情都是有其多面性，有優勢就會有其缺陷，缺陷便是在安裝自然環境時要考慮到周邊金屬材料影響。
霍爾元件式
霍爾元件式限位開關檢驗內孔有一個霍爾傳感器，可以認知電磁場的轉變 ，根據后續推動輸出操縱數據信號。

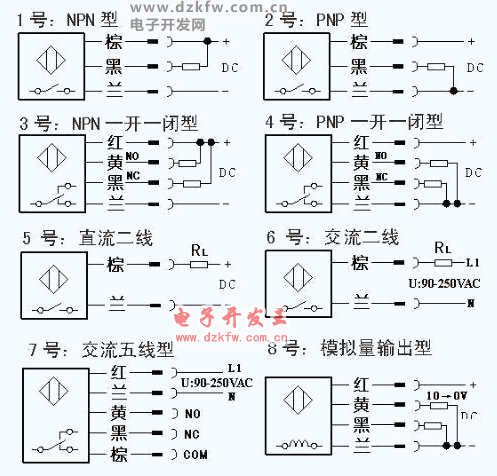

3、按變壓器接地線分
可分成二線制、三線制、四線制優于五線制。



二線制
二線制故稱思義，僅有二根線是電源插頭與控制電路集于一身，因此 限位開關在關掉情況的時候會根據負荷有一定的靜態數據工作中電流量，也就是說白了的泄露電流存有，在運用時要留意這一點。
三線制
三線制是有三根變壓器接地線，在其中二根是電源插頭，一根是輸出控線，這一根線與開關電源有一公共性端，當限位開關姿勢時，依據內部電源電路方式，這一根輸出線與開關電源正或負互通情況，具體仍未真真正正互通。
四線制、五線制
這一便是開關電源與操縱端單獨，四線制為一開與關或一常閉。五線制為一開與關一常閉，他們中間就是這個差別。



大家日常運用二線制與三線制較為常見，四線制與五線制不常見。
4、按輸出種類分
輸出種類可分成：晶體管輸出型，晶閘管輸出型、汽車繼電器輸出型

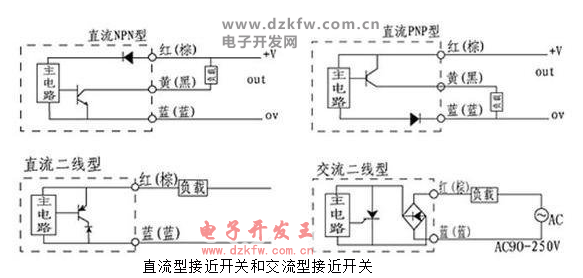

晶體三極管又分成PNP和NPN型如下圖，一般三線制選用晶體三極管型。二線制一般是選用晶閘管型。四線制、五線制一般選用汽車繼電器型。
講了上邊一堆，關鍵的目地便是在分辨其優劣時，要了解其原理，學而知之學有所用，才算是搞技術性的人要追求完美的總體目標，發展的必定環節。
