貼片鉭電容作為電解電容器中的一類，廣泛應用于各類電子產品，特別是一些高密度組裝且內部空間狹小的產品，如手機、便攜式打印機等。貼片鉭電容使用金屬鉭(Ta)作為陽極材料，按陽極結構的不同又可分為箔式和鉭燒粉結式兩種。下面小編給大家介紹一下“貼片鉭電容怎么看參數 貼片鉭電容識別及型號”

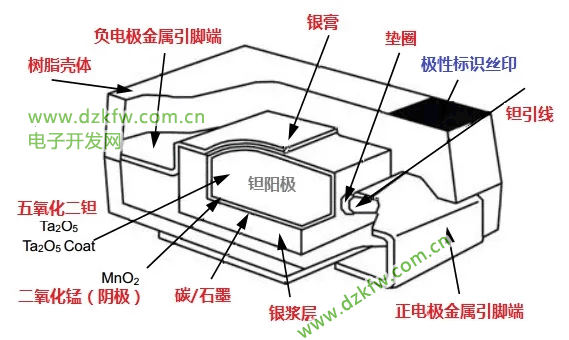

一、 鉭電容基本結構
固體鉭電容是將鉭粉壓制成型,在高溫爐中燒結成陽極體,其電介質是將陽極體放入酸中賦能,形成多孔性非晶型Ta2O5介質膜,其工作電解質為硝酸錳溶液經高溫分解形成MnO2,通過石墨層作為引出連接用。

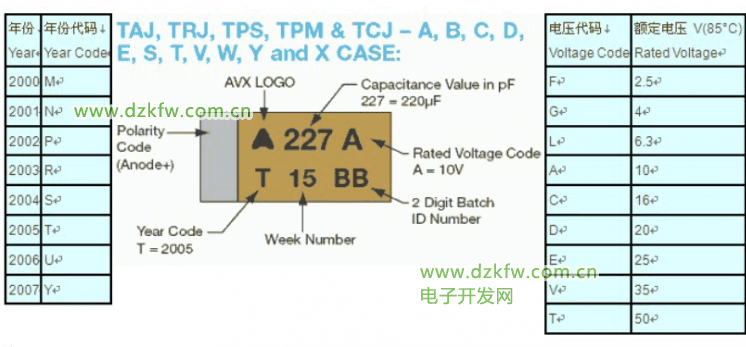

二、貼片鉭電容怎么看參數

1.黑色三角形標志代表知名品牌，照片代表AVXLOGO

2、227代表的是貼片鉭電容的容量，227=220UF

3、A代表的是電壓，A=10V，其他分別有F=2.5 G=4L、J=6.3 A=10 C=16 D=20 E=25 V=35 T=50等電壓

4、BB代表貼片鉭電容批號

4、15代表貼片鉭電容周期

6、T代表貼片鉭電容生產年份

7.灰色區域代表片式鉭電容器的正極。

（圖片來源于互聯網）

三、貼片鉭電容識別及型號

第一部分：用字母表示名稱，電容器為C。 第二部分：用字母表示材料。 第三部分：用數字表示分類。 第四部分：用數字表示序號。 進口電容器的標識方法：進口電容器一般有6項組成。

第一項：用字母表示類別。

第二項：用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。

第三項：溫度補償型電容器的溫度特性，有用字母的，也有用顏色的， 備注：溫度系數的單位10e -6/℃；允許偏差是 % 。

第四項：用數字和字母表示耐壓，字母代表有效數值，數字代表被乘數的10的冪。

第五項：標稱容量，用三位數字表示，前兩位為有效數值，第三為是10的冪。當有小數時，用R或P表示。普通電容器的單位是pF，電解電容器的單位是uF。

第六項：允許偏差。用一個字母表示，意義和國產電容器的相同。也有用色標法的，意義和國產電容器的標志方法相同。進口的，以477 A71N13為例，后邊六位分別與上述六項對應。

各種貼片電容識別方法：

1、貼片電容：普通型，材質瓷片。外型單一、外觀單一，表面沒有絲印，沒有極性。有多種顏色主要有褐色、灰色、淡紫色等。普通貼片電容的基本單位：pF

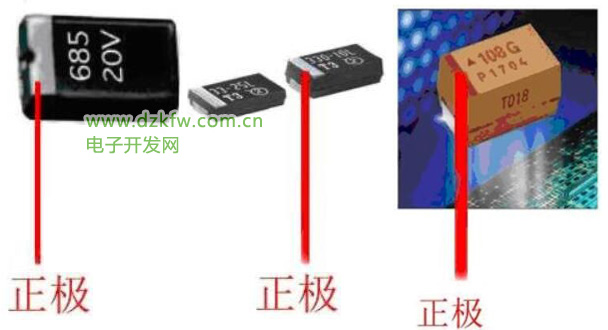

2、貼片鉭電容：材質鉭介質。表面有絲印，有極性。有多種顏色主要有黑色、黃色等。鉭電容表面有一條白色絲印用來表示鉭電容的正極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片鉭電容的基本單位：μF

3、貼片電解電容：材質電解質。表面有絲印，有極性。外觀上可見鋁制外殼。電解電容表面有一條黑色絲印用來表示電解電容的負極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片電解電容的基本單位：μF

4、貼片紙多層電容：普通型，材質紙質。表面部分廠家的元件有絲印，外形主要有橢圓和方形兩種，外觀上橢圓形一般呈銀白有金屬光澤、方形呈褐色，從側面能看到紙介質分層情況。這種電容沒有極性。尺寸有各種大小，但體積一般較大。普通貼片電容的基本單位：pF。但此電容量一般較大在μF級。

因?yàn)殂g電容有爆炸這種危險性，所以我們?cè)谑褂玫臅r(shí)候，要特別注意，具體是：

①鉭電容器是有極性的電解電容器（有"+"符號端為正極），使用時不可反極性。反極性使用時會增加漏電或可能引起短路、甚至冒煙爆炸！

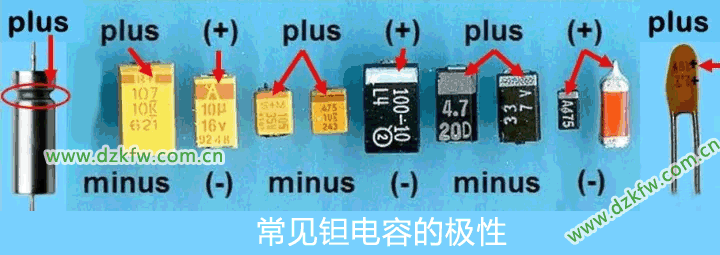

以下是各種常見鉭電容的極性（請務必記住！）：


②不能應用的電路如下：高阻抗電壓保持電路;耦合電路;時間常數電路;漏電流有影響的電路;用串聯方式增加耐壓的電路。

③不能超過額定電壓使用,否則有可能引起短路。

④要限制急速地充電或放電。建議在充、放電電路中加一個限流電阻,使沖擊電流小于限制電流。

⑤在設計時,電容的容量、耐壓、阻抗等要留一定的裕度,使更為安全、可靠。

⑥要確認使用的溫度范圍在電容器的工作溫度范圍內。電源電流不超過容許的紋波電流,當超過容許的紋波電流時,電容器內部會增加熱量,降低使用壽命。

⑦建議電容器施加的電壓為額定電壓的90%,若額定電壓大于10V時,取額定電壓的80%為好;若直流電壓加上交變電壓,則其峰值電壓不能超過額定電壓;若總的直流電壓加上負峰值交變電壓,不允許出現負壓。
