CD4069 CMOS門電路制作助聽器,CD4069 Hearing aids

關鍵字：助聽器電路圖，CD4069

    利用CMOS元件制作的助聽器，具有靈敏度高、耗電極少、體積小巧、重量很輕的突出優點，非常適合聾人使用。助聽器使用一枚3v紐扣電池作電源，用普通8Ω耳機收聽，聲音清晰明亮，供殘疾朋友制作參考。

    電路結構與工作原理

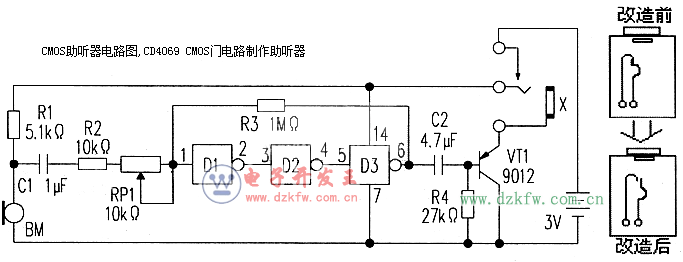

    圖1為CMOS助聽器電路圖，非門D1、D2、D3串聯后，與R2、R3、RP1等構成小信號交流放大器，放大倍數A=R3/(R2+RP1)，調節RD1可以改變放大倍數。C1為輸入耦合電容。晶體管VT1接成射極跟隨器形式，對CMOS放大器通過C2耦合輸出的交流信號進行放大，推動普通8Ω耳機。R4是VT1的偏置電阻。整機采用耳機插座兼作電源開關。×為耳機插座，當耳機插頭插人時電源接通，插頭拔出時電源自動切斷，簡化了電路結構，縮小了整機體積。

    電路工作原理聲音被駐極體話筒BM接收后轉換成電信號，通過C1耦合至CMOS放大器進行電壓放大，再經C2耦合至VI1進行電流放大，驅動耳機發聲。

    制作與使用

    D1～D3選用CMOS六非門集成電路CD4069，只使用其中的三個非門，另外三個不用的非門，制作時應將其輸入端接地，作為備用而避免損壞。因耳機插座兼作電源開關，因此要對買來的耳機插座進行改造。原插座下面的兩個接點是常閉型，應將其改造為常開型，插頭插入后兩點閉臺，如圖2所示。RP1采用微調電位器。試用時，將耳機插頭插入插座×接通電源，調節RP1增減音量直至滿意。以后再使用助聽器時，一般不必再調節RP1，只需插入耳機插頭即可，不用時撥出耳機插頭即自動關斷助聽器電源。
