助聽器實質上是一種低頻放大器，可用耳機進行放音，當使用者用上耳機后，可提高老年者的聽覺，同時可對青少年的學習和記憶能帶來方便。
    一、工作原理

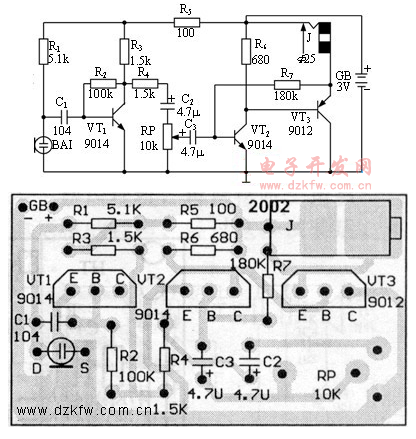

    本電路由話筒、前置低放、功率放大電路和耳機等部分組成。原理電路圖見圖1，其印刷板電路圖見圖2。
    駐極體話筒B M作換能器，它可以將聲波信號轉換為相應的電信號，并通過耦合電容C l送至前置低放進行放大，R l是駐極體話筒B M的偏置電阻，即給話筒正常 工作提供偏置電壓。
    VT l、R2、R 3等元件組成前置低頻放大電路，將經C l耦含來的音頻信號進行前置放大，放大后的音頻信號經R4、C 2加到電位器RP上，電位器RP用來調節音量用。V T2、V T 3組成功率放大電路，將音頻信號進行功率放大，并通過耳機插孔推動耳機工作。

二、元器件的選擇
    BM是駐極體話筒，它有兩個電極，一個叫漏極，用字母“D”表示，一個叫源極，用字母“S”表示，兩個電極之間電阻為2KΩ左右，用萬用表RX l K檔測兩個電極并對著話筒正面輕輕吹氣，它的阻值將隨之增大，這說明此話筒性能良好，萬用表指針擺動的范圍越大，話筒靈敏度越高。

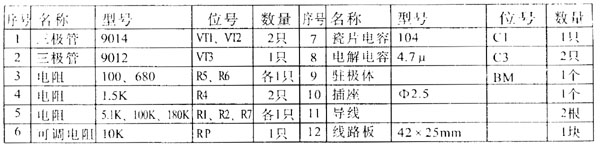

VT l、VT2采用N PN型的9 01 4三極管，VT3采用P N P型的90 12 三極管。其它元件及配件見元件清單。

    三、焊接與安裝
    助聽器的裝配步驟的要求：
    1、熟悉圖紙。首先要識讀原理圖和印刷電路板。了解線路：工作原理。所用元器件種類、規格、數量；電路板的零件分布狀況，有無橋線及橋線的位置等。做到熟悉電路和零件裝配位置。
    2、清點元件。按元件清單表的要求清點各類元件配備數量，如有缺少必須補足。
    3、檢測元件。按正確的方法檢測各類元件(如已檢測過則本步驟操作可免)。如有不合格元器件，設法調換。
    4、元器件成形與引腳處理。本機內元器件采用臥式插裝，在裝機前首先要對各元器件引腳進行成形處理，再將各元器件引腳準備焊接處進行刮削去污、去氧化層，然后存各引腳準備焊接處上錫。
    5、元件插裝與固定。將經過成形、處理過的元器件按圖2進行插裝，捅裝順序按“先小后大”原則進行。插裝時各元器件均不能插錯，特別要注意有極性元件不能插反，如二極管、三極管、集成電路、駐極體話筒和電解電容等。
    6、元器件的焊接與整理。細心處理好每一個焊點，保證焊接質量，焊好后剪掉多余的引線。
