一、三相電及電路原理圖介紹

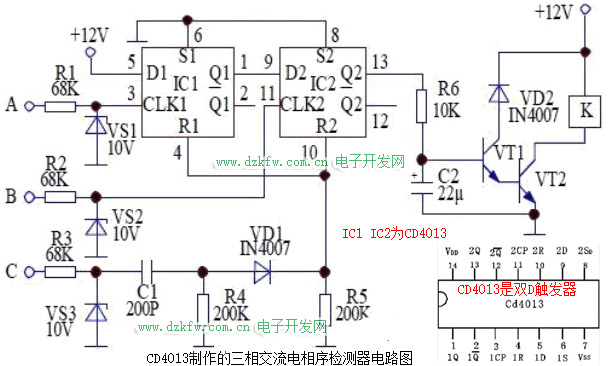

      在使用三相交流電動機時，需要知道所連接三相電源的相序，若相序不正確，則電動機的旋轉方向?qū)⑴c所需的相反，從而導致安全事故。本電路的功能為檢測三相交流電源的相序，并在相序正確的前提下自動接通負載，若不正確則負載不工作。電路原理如圖1所示。



      三相交流電經過降壓、整流后分別接入A、B、C三端，A、B兩端分別經過電阻器R1、R2和穩壓二極管VS1、VS2限幅、整形后送至IC集成電路的2個時鐘脈沖信號端。若相序正確（即A、B、C三相順序出現正脈沖），則IC集成電路的1腳和13腳均輸出高電平，使得VT1、VT2導通，繼電器K線圈得電，K的動合觸點閉合，用電設備開始工作。此時，C端通過電阻器R3和穩壓管VS3向IC集成電路的復位端輸出復位信號，1腳和13腳輸出低電平，由于電容器C2上開始放電，使得三極管VT1、VT2繼續導通維持繼電器繼續得電，負載正常工作，完成三相交流電一個周期的變化。若相序錯誤，則使得13腳保持低電平，三極管VT1、VT2截止，繼電器K的線圈失電，K的動合觸點斷開，用電設備停止工作（雙D觸發器功能表如附表所示）。



二、元器件的選擇
      三極管VT1、VT2選用S9013型硅NPN晶體管；IC選用CD4013型雙D觸發器集成電路；K選用JRX—13F型12V直流繼電器；其它元器件無特殊要求，可按圖上標示選擇。

三、制作和調試方法

       該電路的元件型號及數值已在圖中標出，組裝后無須調試即可使用。
