S7-200多主站連接以太網通訊設置說明

S7-200多主站連接以太網通訊設置說明

（請注意，該驅動最多支持單臺PLC與8臺PC進行，在每次設置并向PLC下載完畢后，請斷電并重啟PLC以保證配置能正常被使用）

下面我們以兩臺上位機（PC1和PC2）與兩套S7－200PLC（PLC1和PLC2）進行通訊時的配置來做說明，先以配置PLC1為例。

1. 在STEP 7-Micro/Win 編程軟件中對Ethernet連接進行設置

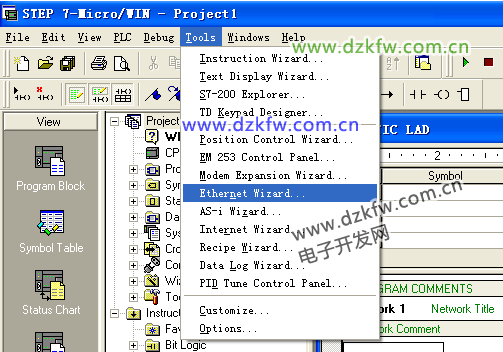

1)打開[Tools] – [Ethernet Wizard]，如圖1所示。

圖1

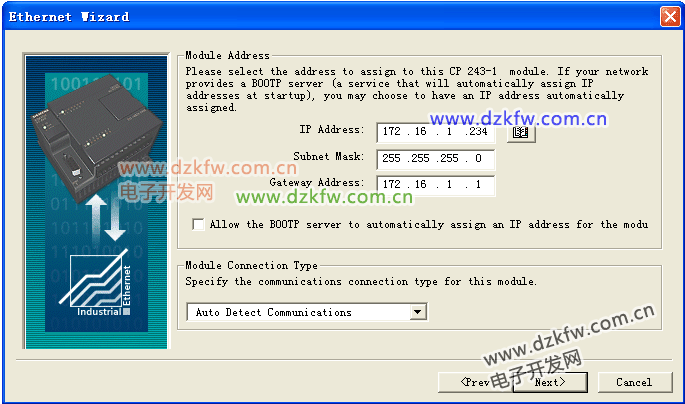

2)點選[Next]到IP地址配置界面，輸入分配給PLC1的IP地址，如圖2所示。

圖2

3)點選[Next]到連接配置界面，輸入欲連接本PLC的上位機數目，如圖3所示。

圖3

4)點選[Next]，對連接做詳細配置。

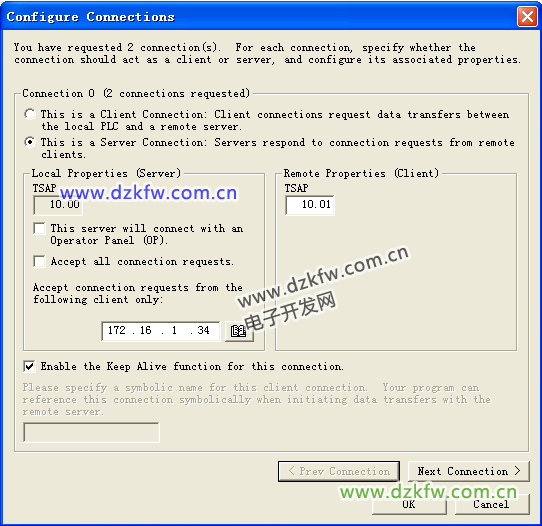

首先選擇[Server Connection]選項，將200設置為Server，[Remote Properties]中TSAP填寫10.01，頁面左側[Local Properties]編輯框中10.00是自動生成的，不能配置，[Accept connection] IP地址填寫欲連接該200的上位機PC1的IP地址，如圖4所示。

圖4

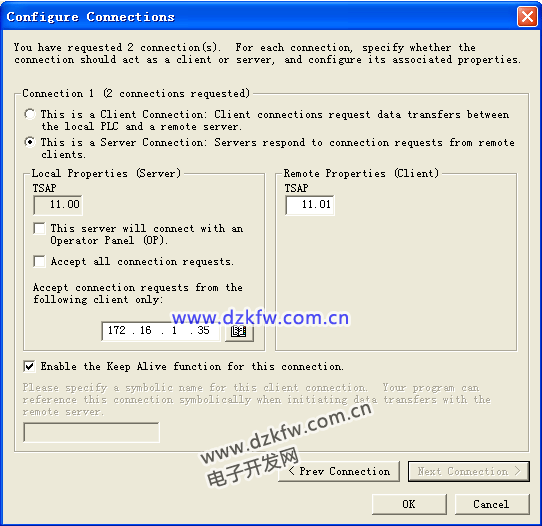

一個上位機PC1參數設置完畢后，點擊[Next Connection]到下一頁，配置另外一個上位機PC2內容與之前類似，如圖5所示。全部配置完畢之后，點擊[OK]完成，在點擊[Next]直至全部配置完畢。

圖5

PLC2的配置與上面類似，例如把PLC2的IP地址設置為：172.16.1.235，其他與PLC1的配置相同。

2. 依賴文件kvS7200.ini

[XXX.XXX.XXX.XXX:0] XXX.XXX.XXX.XXX 表示目標S7-200IP地址

LocalTSAP=XXXX 對應 STEP 7-Micro/Win配置中的Remote TSAP

RemoteTSAP=XXXX 對應 STEP 7-Micro/Win配置中的Local TSAP

這行要空白

INI文件共4行，如:

[172.16.6.234:0]

LocalTSAP=1000

RemoteTSAP=1001

如有多臺PLC，INI文件內容重復添加，如

[172.16.6.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.6.235:0]

LocalTSAP=1000

RemoteTSAP=1001

……

因此，PC1的依賴文件kvS7200.ini可以寫成如下所示的內容：

[172.16.1.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.235:0]

LocalTSAP=1000

RemoteTSAP=1001

PC2的依賴文件kvS7200.ini可以寫成如下所示的內容：

[172.16.1.234:0]

LocalTSAP=1100

RemoteTSAP=1101

[172.16.1.235:0]

LocalTSAP=1100

RemoteTSAP=1101

備注：有的客戶把kvS7200.ini文件寫成如下所示的內容：

[172.16.1.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.235:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.234:0]

LocalTSAP=1100

RemoteTSAP=1101

[172.16.1.235:0]

LocalTSAP=1100

RemoteTSAP=1101

然后分別放到PC1和PC2上，這樣可能會導致通訊失敗，請注意不要這樣寫。
