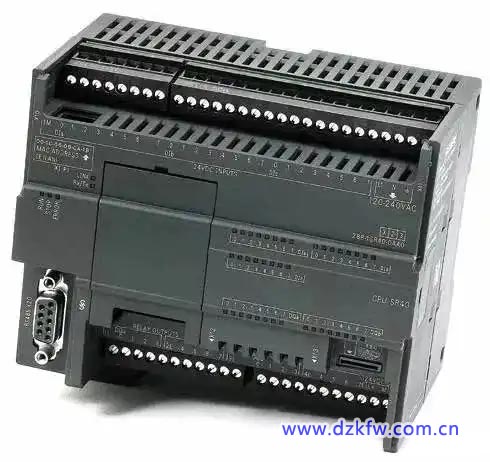

全新的 S7-200 SMART 帶來兩種不同類型的 CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。標準型作為可擴展 CPU 模塊，可滿足對 I/O 規模有較大需求，邏輯控制較為復雜的應用 ；而經濟型 CPU 模塊直接通過單機本體滿足相對簡單的控制需求。

      作為歐系代表品牌西門子，在編程方面一貫以嚴謹，開發，好用舒適性高為特點。而我們在實際的設計中，最長遇到的一直情況就是，類似的程序片段反復使用，比如10臺電機的星三角降壓啟動。當然，我們可以通過一個一個網絡，一臺一臺電機慢慢寫出來。這樣肯定沒問題。但是，這種事情，做多了就發現，腦力勞動變成了體力勞動。同樣的結構，改變里面的軟元件，一臺電機改一次。效率低，程序質量差，出錯難檢查。

     西門子在這方面有一個很好的解決方案。那就是通過局部變量，設計出程序框架，做成庫。后面就可以反復調用。一個電機調用一次，只需要填寫按鈕的輸入點，接觸器的輸出點就可以，這樣編程效率大大提高；出錯概率大大降低，程序一致性很好。

      接下來我們分享如何創建一個星三角降壓啟動的子程序，同時分享如何把建立的子程序做成庫并反復多次調用

    第一步：打開STEP 7-MicroWIN SMART軟件添加CPU這里不再闡述了。

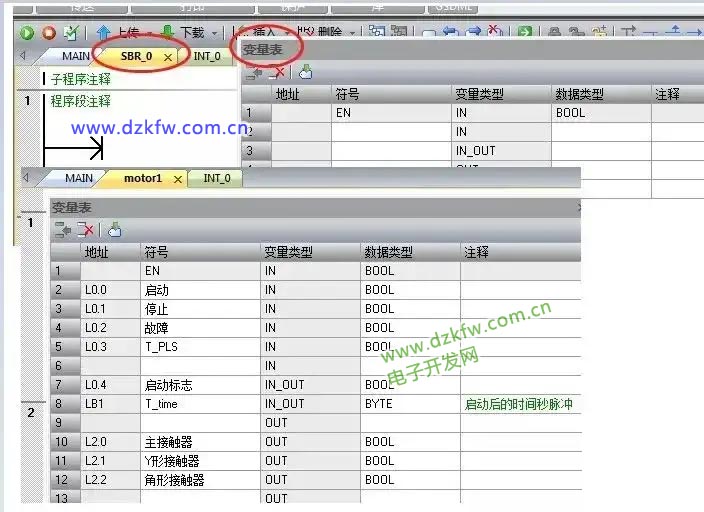

    第二步：是打開一個程序，建立對應的局部變量表，如下圖所示

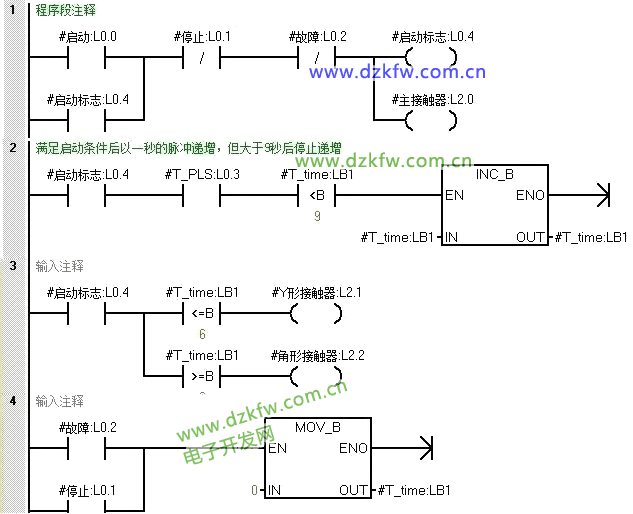

     第三步：則是關鍵的一步，程序的設計編寫

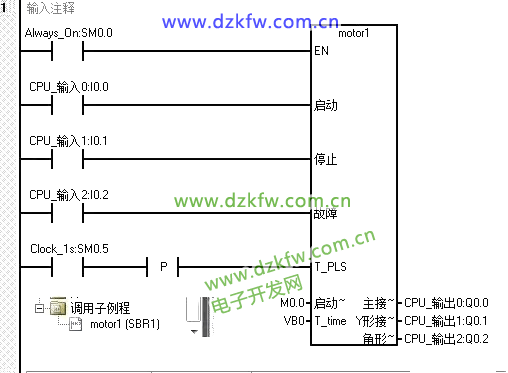

    第四步：那就是MIAN主程序中調用我們編寫好的子程序

      至此，一段簡單的子程序就建立并調用完成了；

      最后我們分享下如何把建立好的子程序做成庫(此方法同樣適用于添加其他的庫文件，如模擬量轉換庫、頻率計算庫等)

      第一步：在軟件指令樹中找到“庫”右鍵點擊選擇“創建庫”

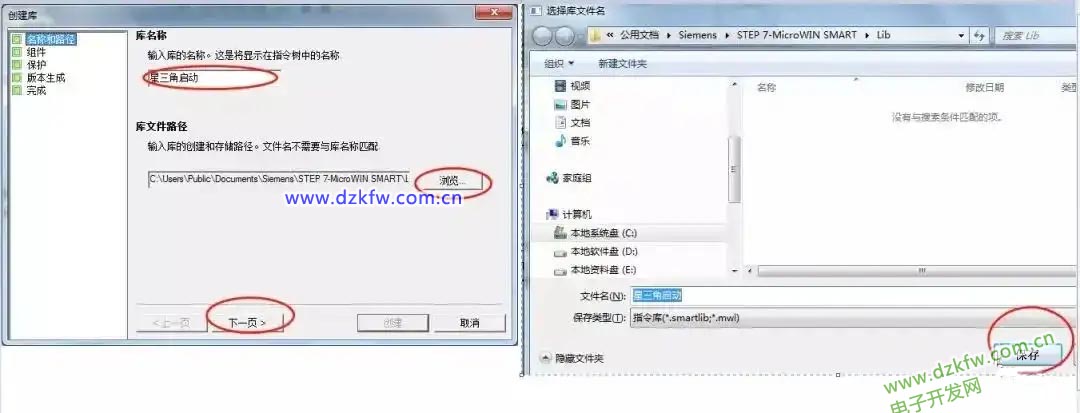

      第二步：則會出現下圖所示的對話框，可輸入新建庫的名稱以及庫的保存路徑，一般默認存在STEP 7-MicroWIN SMART的Lib文件夾中即可。選擇對用的存放路徑后點擊保存，然后點擊下一頁

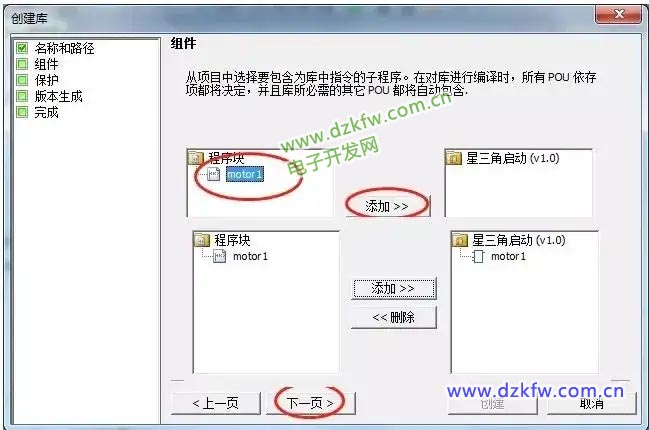

    第三步：選擇需要創建庫對應的程序塊后點擊添加，接著點擊下一頁；如下圖所示

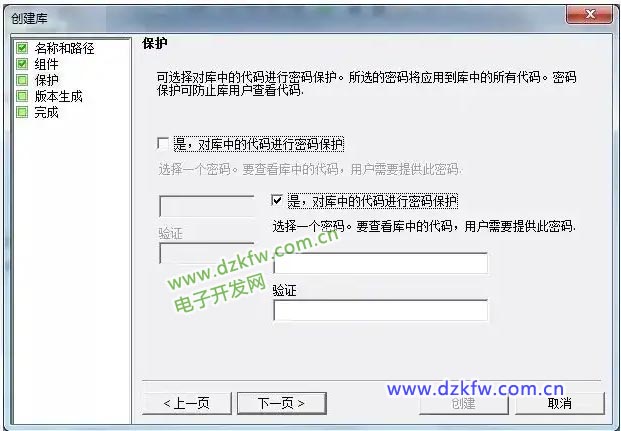

    第四步：此時，我們可以根據需要選擇是否對其庫文件進行密碼保護；如需要則勾選“是........”輸入相關的數字串后點擊下一頁；如下圖所示

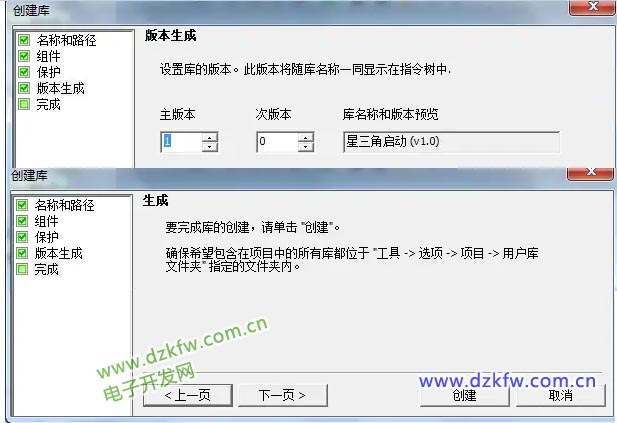

    第五步：在這里我們可以選擇自己想要生成的版本；緊接著同樣選擇下一頁，此時“生成”對話框會提醒我們庫所在的路徑；如下圖所示

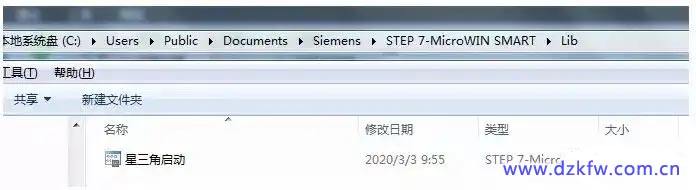

    第六步：參照第一步選擇“打開庫文件夾”則會顯示我們剛剛創建的庫文件：如下圖所示

    這時我們參照第一步選擇“刷新庫”后關閉軟件后再次打開軟件，找到庫。則會出現我們剛剛創建的庫了；如下圖所示

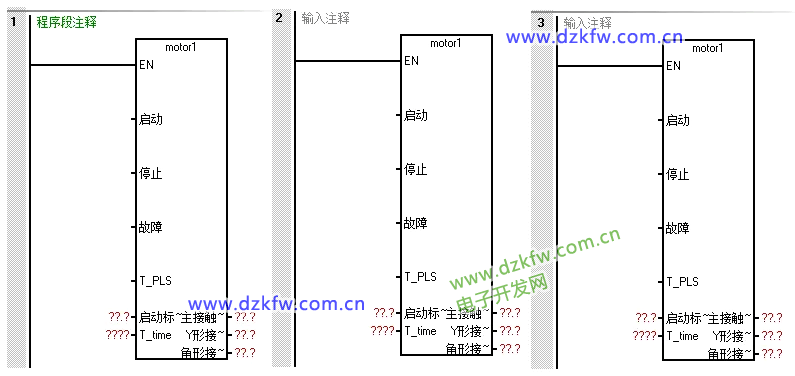

     第七步：我們可根據需要反復不斷的調用庫文件，選擇不同的實參就可以了

這就是通過子程序局部變量做出來的效果

     通過以上幾步我們可以清晰的看到，一臺電機只需要輸入最關鍵的幾個量。而中間的轉換過程由事先設計好的子程序完成就可以了。并且在同一個主程序中子程序是可以反復調用的。也就是你有幾臺電機，就調用幾次；從而完全免去了反復修改變量的麻煩。
