軟件的安裝與卸載

軟件安裝對計算機要求：

操作系統：WindowsXP SP3(僅32位)、 Windows7（支持32位和64位）至少350M字節的空閑硬盤空間；

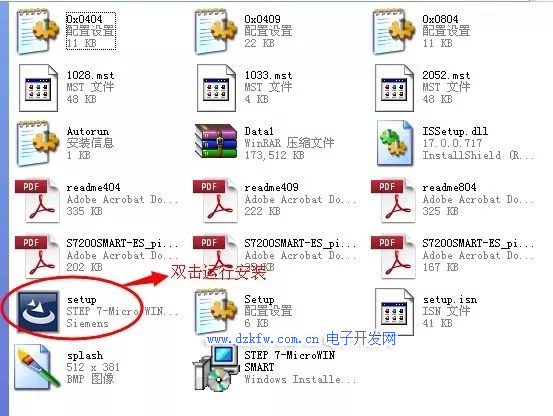

安裝方法：打開編程軟件安裝包。找到安裝程序SETUP.exe雙擊運行直接安裝（如圖所示）：

S7-200SMARTPLC程序的上載和下載

步驟一、建立通信連接

S7-200SMART CPU 可以通過以太網電纜與安裝有STEP7Micro/WIN SMART 的編程設備進行通信連接。

注意：一對一通信不需要交換機，如果網絡中存在兩臺以上設備則需要交換機。

1、硬件連接（編程設備直接與 CPU 連接）

首先，安裝 CPU到固定位置；

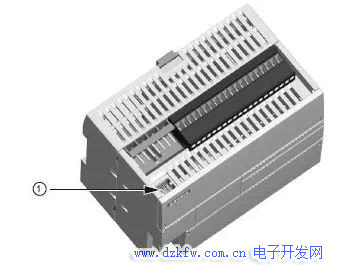

其次，在 CPU上端以太網接口插入以太網電纜，如圖所示；

最后，將以太網電纜連接到編程設備的以太網口上。

2、建立 Micro/WIN SMART 與 CPU 的連接

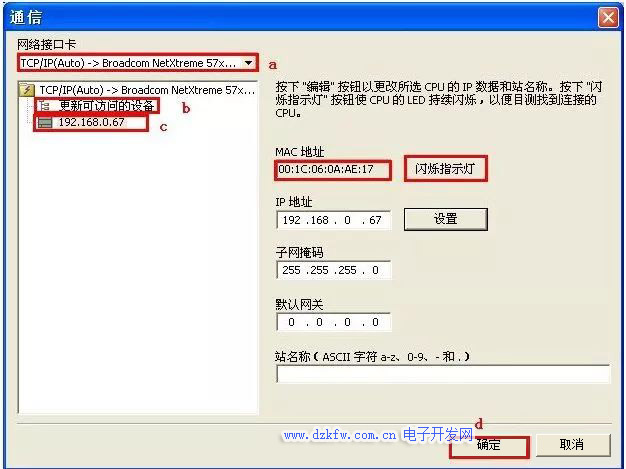

首先，在 STEP7-Micro/WIN SMART 中，點擊“通信” 按鈕（如圖）打開 “通信” 對話框（如圖）；

然后，進行如下操作：

a、單擊“網絡接口卡”下拉列表選擇編程設備的“網絡接口卡”；

b、雙擊“更新可用設備”來刷新網絡中存在的CPU；

c、在設備列表中跟據 CPU 的 IP 地址選擇已連接的CPU；

d、選擇需要進行下載的 CPU 的 IP 地址之后，單擊 “OK” 按鈕，建立連接。（同時只能選擇一個 CPU 與Micro/WIN SMART 進行通信）。

注意：如果網絡中存在不只一臺設備，用戶可以在“通信” 對話框中左側的設備列表中選中某臺設備然后點擊“Flash Lights” 按鈕輪流點亮CPU 本體上的RUN ，STOP和 ERROR燈來辨識該 CPU。也可以通過 “MAC地址”來確定網絡中的CPU，MAC 地址在CPU 本體上“LINK” 指示燈的上方。

步驟二：為編程設備分配IP 地址

具體操作步驟如下（基于WindowsXP SP3 操作系統）：

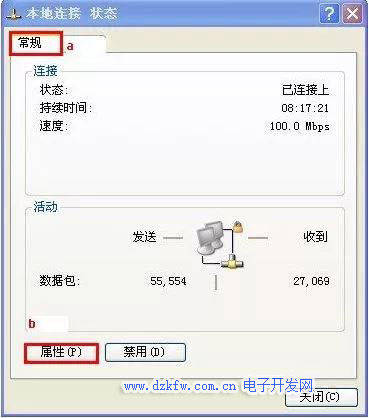

1、打開“本地連接 狀態” 對話框，如圖 4所示；

方法一：單擊 “開始” 按鈕->單擊“控制面板” ->雙擊打開“網絡連接” ->雙擊“本地連接”

方法二：在任務欄右下角單擊 “本地連接” 圖標

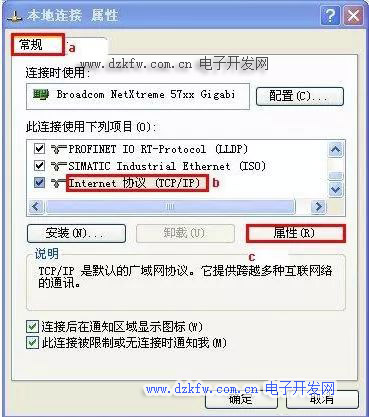

2、單擊 “屬性” 按鈕，打開 “本地連接 屬性” 對話框，如圖所示；

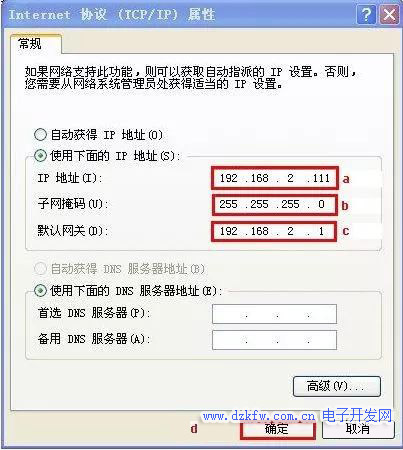

3、在 “此連接使用下列項目” 區域中，滑動右側滾動條，找到 “ Internet 協議 （TCP/IP）” 并選中該項，單擊 “屬性” 按鈕 ，打開 “Internet 協議 （TCP/IP）屬性” 對話框，如圖所示；

選中“使用下面的 IP 地址”前面的單選按鈕然后進行如下操作：

a.輸入編程設備的IP 地址（必須與CPU 在同一個網段）；

b.輸入編程設備的“子網掩碼” （ 必須與 CPU 一致）；

c.輸入默認網關（必須是編程設備所在網段中的IP 地址）；

d.單擊“確定”按鈕，完成設置。

注意：IP地址的前三個字節必須同CPU 的 IP地址一致，后一個字節應在'1-254' 之間（避免0 和 255），避免與 網絡中其它設備的IP 地址重復

步驟三：修改CPU 的IP 地址（可選）

在Micro/WIN SMART 中可以通過系統塊修改CPU 的 IP地址，具體步驟如下

1、在導航條中單擊 “系統塊” 按鈕，或者在項目樹中雙擊打開 “系統塊” 對話框，如圖 所示

2、打開系統對話框

然后進行如下操作：

a.選擇CPU 類型（與需要下載的CPU 類型一致）；

b.選擇 “通信”選項；

c.勾選 “隨項目存儲IP 信息”；

d.設置 IP地址，子網掩碼和默認網關；

e.單擊 “確定”按鈕，完成設置

注意：由于系統塊是用戶創建的項目的一部分，所以只有將系統塊下載至CPU 時，IP地址修改才能夠生效。

步驟四：下載程序

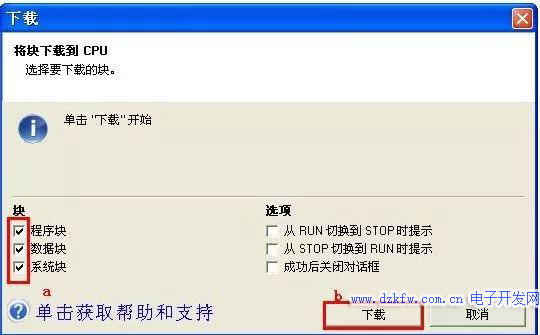

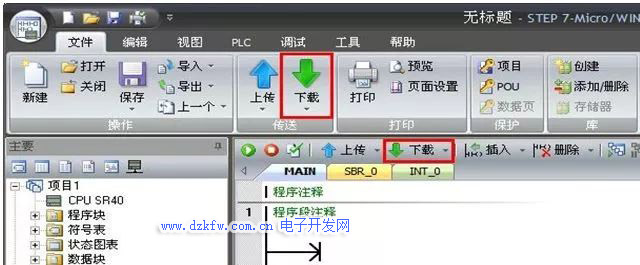

在 Micro/WINSMART 中點擊“下載”按鈕，如圖所示；

打開下載對話框（如圖），選擇需要下載的塊（如果進行了“步驟三”，則必須下載系統塊才能完成IP 地址修改），單擊“下載” 按鈕進行下載

注意：如果CPU 在運行狀態，Micro/WINSMART 會彈出提示對話框，提示將CPU切換到STOP 模式，點擊“YES”。

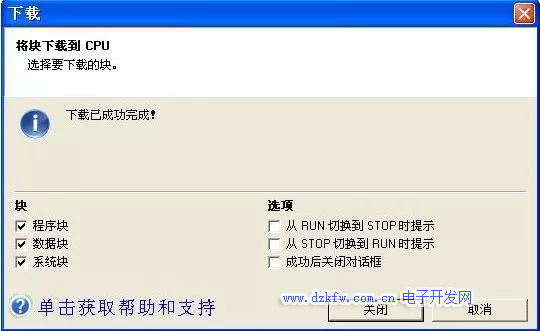

下載成功后，“下載”對話框會顯示 “下載成功” ，點擊“關閉”按鈕關閉對話框，完成下載。

注意：如果用戶在完成通信設置（步驟一）后打開一個新的項目文件再進行下載操作會要求用戶重新進行通信連接設置。

1、檢查硬件連接

網絡電纜是否連接好，在CPU 本體左上角以太網接口處有“以太網狀態”指示燈“LINK” ，此燈常亮表示以太網連接成功。

2、檢查編程設備的 IP 地址是否與 CPU 的 IP 地址在同一網段中
編程設備必須與 CPU 在同一網段中。S7-200 SMART CPU 預置的 IP 地址為：192.168.2.1。

3、通信參數不匹配
若下載系統塊，注意用戶項目系統塊中的 CPU 類型是否與實際 CPU 類型相符合，若不符合則會報錯。

在控制面板里面的設置PC/PG接口處的應用訪問程序設置為“MWSMART………”這選項

在設置PC/PG接口中的LLDP/DCP中，確認當前的PC網卡以勾選。

在電腦的任務管理器的進程中，看看是否有S7oiehsx.exe這個進程，如果沒有可能是因一些殺毒軟件的阻止等原因造成的沒有啟動。如發現沒有啟動需要手動通過路徑C:\Program Files\Common Files\Siemens\S7IEPG把它啟動起來。

檢測當前系統的啟動項中是否禁止了PNIOMGR，如果禁用了，請使能該啟動項。

如果還是不能訪問到設備，建議重裝操作系統。
