導讀：

STEP 7-MicroWIN SMART西門子的PLC軟件，PUT/GET 指令的編程可以使用PUT/GET 向?qū)б院喕�編程步驟。該向?qū)ё疃嘣试S組態16 項獨立PUT/GET 操作，并生成代碼塊來協調這些操作。

CPU1 (192.168.2.1 ) 把VB100~107數據傳輸?shù)紺PU2(192.168.2.2 ) VB0~7

CPU1 (192.168.2.1 ) 把VB100~107數據讀取到CPU2(192.168.2.2 ) VB0~7

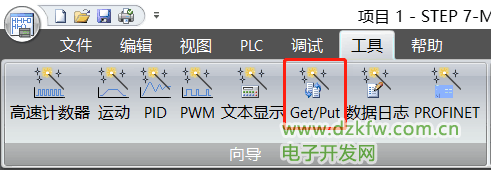

1、STEP7 Micro/WIN SMART 在“工具”菜單的“向?qū)А眳^(qū)域單擊“Get/Put”按鈕，啟動PUT/GET 向?qū)Вㄒ妶D1）。

圖1 啟動

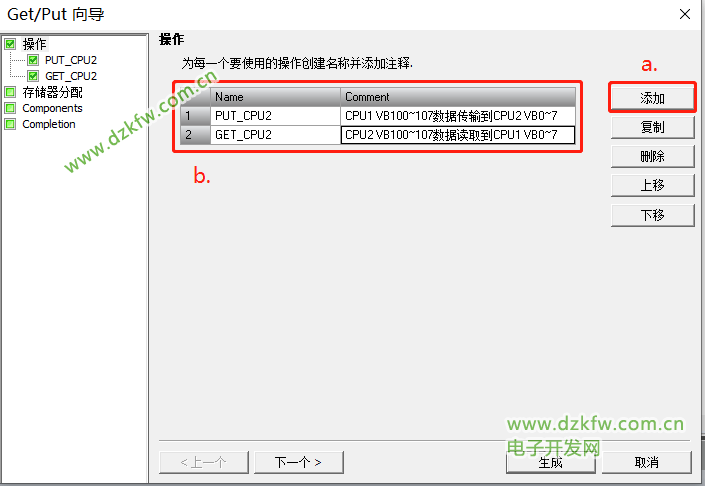

2、在彈出的“Get/Put”向?qū)Ы缑嬷刑砑硬僮鞑襟E名稱并添加注釋（見圖2）。

圖2

a. 點擊“添加”按鈕，添加PUT/GET操作

b. 為每個操作創建名稱并添加注釋

3、定義PUT/GET操作（見圖 3、圖 4）。

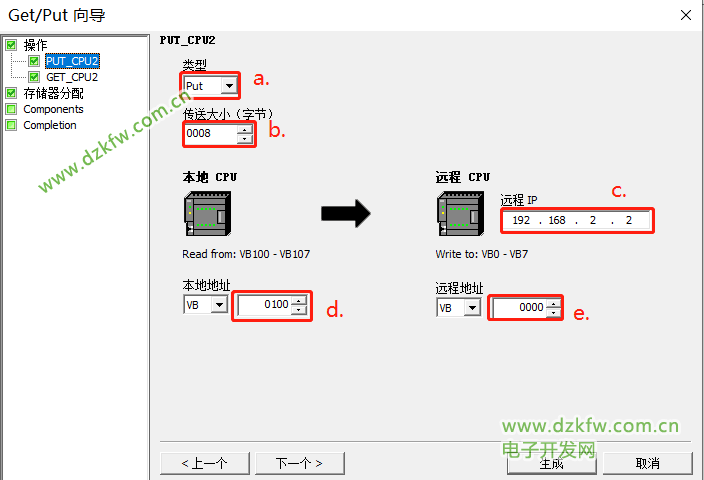

圖3 定義PUT 操作

a. 選擇操作類型，PUT或 GET

b. 通信數據長度

c. 定義遠程 CPU的 IP 地址

d. 本地 CPU 的通信區域和起始地址

e. 遠程 CPU 的通信區域和起始地址

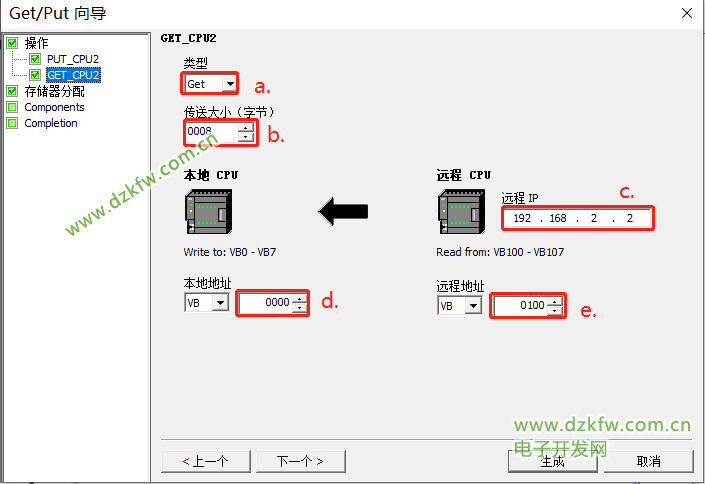

圖4 定義GET 操作

a. 選擇操作類型，PUT或 GET

b. 通信數據長度

c. 定義遠程 CPU的 IP 地址

d. 本地 CPU 的通信區域和起始地址

e. 遠程 CPU 的通信區域和起始地址

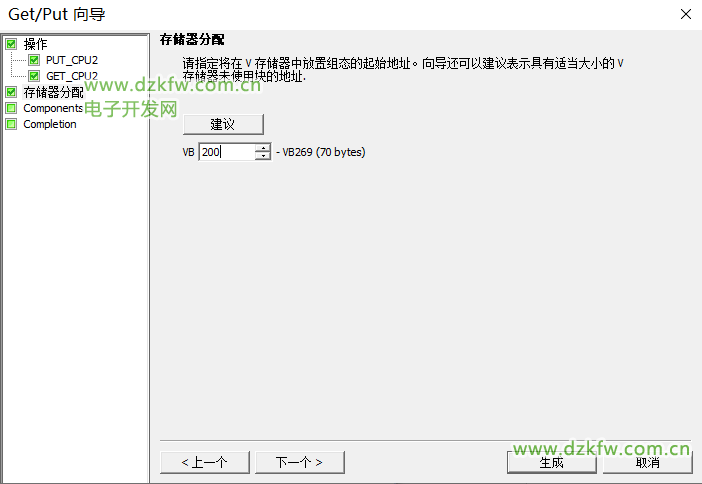

4、定義PUT/GET向?qū)Т鎯?chǔ)器地址分配（見圖5）。

圖5 分配存儲器地址

點擊“建議”按鈕向?qū)��?huì)自動分配存儲器地址。需要確保程序中已經占用的地址、PUT/GET向?qū)е惺褂玫耐ㄐ艆^(qū)域與不能存儲器分配的地址重復，否則將導致程序不能正常工作。

5、在 圖 5中點擊“生成”按鈕將自動生成網絡讀寫指令以及符號表。只需用在主程序中調用向?qū)�所生成的網絡讀寫指令即可（見圖6）。

圖6 主程序中調用向?qū)�生成的網絡讀寫指令

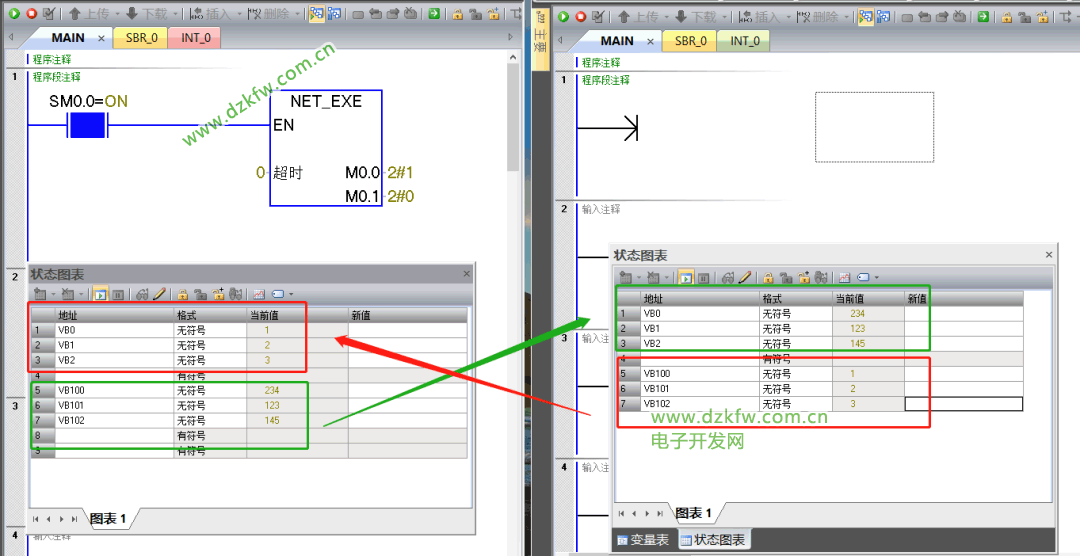

把主動端程序下載到CPU1中（192.168.2.1），被動端CPU2（192.168.2.2）不需要寫程序，把空程序下載到CPU2中即可，打開狀態圖表監控和寫入數據（見圖7）。

圖7 程序監控與寫入

1、S7-200SMART CPU以太網通信端口支持哪些通信協議，是否支持TCP、UDP和ISOonTCP等開放式用戶通信或ModbusTCP通信？

S7-200 SMARTCPU以太網通信端口從V2.2固件支持TCP、UDP和ISOon TCP等開放式用戶通信及ModbusTCP通信。

2、S7-200SMART CPU標準型和緊湊型產品是否都支持GET/PUT通信？

S7-200 SMART CPU 全系列產品都支持GET/PUT通信。但是固件版本低于V2.0的產品不支持GET/PUT通信，CPU固件可以通過Micro SD卡進行升級。

3、S7-200SMART CPU在同一時刻能否對同一個遠程CPU調用多于8個GET/PUT指令？

同一時刻對同一個遠程CPU可以調用多于8 個GET/PUT指令。同一時刻對同一個遠程CPU 調用多個GET/PUT指令只會占用1個GET/PUT主動連接資源，而不是8個主動連接資源。

4、為什么有些第三方觸摸屏不能與STEP7-Micro/WIN SMART 軟件同時訪問S7-200SMART CPU？

雖然S7-200SMART CPU 以太網端口具有25個連接資源，但是其中只有1個連接資源（PG連接資源）用于與STEP7-Micro/WIN SMART 軟件的通信。如果第三方觸摸屏與S7-200SMART CPU的連接也使用PG連接資源，就會造成第三方觸摸屏不能與STEP7-Micro/WIN SMART 軟件同時訪問S7-200SMART CPU。

5、GET/PUT指令可以傳送的最大用戶數據是多少？

GET 指令可從遠程站點讀取最大222個字節的用戶數據，PUT指令可向遠程站點寫入最大212個字節的用戶數據；大數據量的用戶數據通信可以調用多個GET/PUT指令來實現。采用GET/PUT向?qū)�時每個操作的讀寫用戶數據的最大個數為200 個字節。

6、GET/PUT通信錯誤有哪些可能原因？

GET/PUT 指令TABLE參數表的第一個字節提供了“錯誤代碼”，用于排查錯誤原因。GET/PUT指令故障可能原因：

（1）S7-200 SMART CPU 固件版本較低，通信雙方 CPU 固件都需要 V2.0 及以上版本。

（2）超出了本地 CPU 主動連接資源限制或遠程 CPU 無可用的被動連接資源。

（3）GET/PUT 指令 TABLE 參數定義錯誤。

（4）通信站點之間的物理連接出錯。

7、如何獲取S7通信的連接狀態以及錯誤代碼？

詳細信息可以參考：如何判斷S7通信中斷并獲取錯誤代碼
