會員注冊- 任務描述

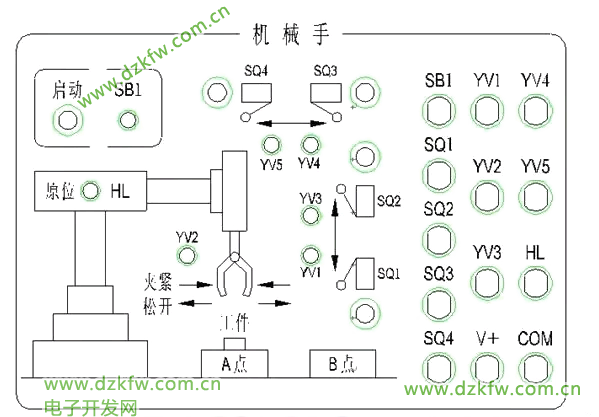

某企業承擔了一個機械手控制系統設計任務，要求用機械手將工件由A處抓取并放到B處，機械手控制示意圖如下圖所示。
控制要求：機械手停在初始狀態，SQ4=SQ2=1，SQ3=SQ1=0，原位指示燈HL點亮，按下“SB1”啟動開關，下降指示燈YV1點亮，機械手下降，（SQ2=0）下降到A處后（SQ1=1）夾緊工件，夾緊指示燈YV2點亮；夾緊工件后，機械手上升（SQ1=0），上升指示燈YV3點亮，上升到位后（SQ2=1）,機械手右移（SQ4=0）,右移指示燈YV4點亮；機械手右移到位后（SQ3=1）下降指示燈YV1點亮，機械手下降；機械手下降到位后（SQ1=1）夾緊指示燈YV2熄滅，機械手放松。請用可編程控制器設計其控制系統并調試。

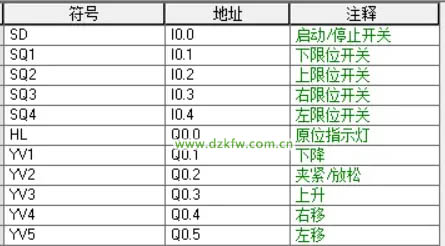

- I/O地址分配

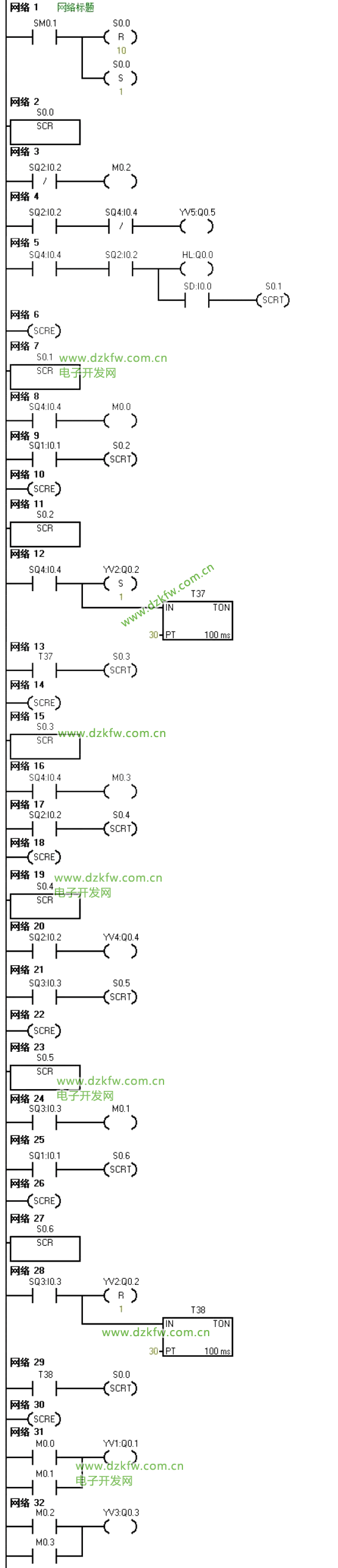

- 程序(梯形圖）西門子S7-200 SMART PLC的機械手控制控制系統設計
