組態數字量輸出

單擊 “系統塊” (System Block) 的 “數字量輸出” (Digital Outputs) 節點組態所選模塊的數字量輸出選項。 STEP 7-MicroWIN SMART

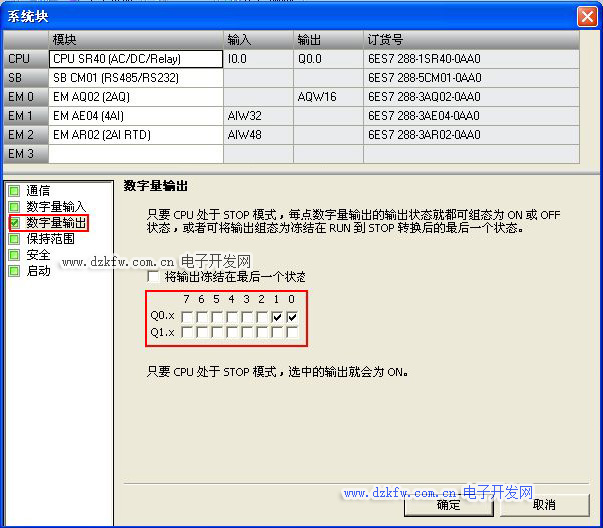

圖1. 組態數字量輸出設置窗口

當 CPU 處于 STOP 模式時，可將數字量輸出點設置為特定值，或者保持在切換到 STOP模式之前存在的輸出狀態。
STOP 模式下，有兩種方法可用于設置數字量輸出行為：
● “將輸出凍結在最后狀態” (Freeze Outputs in last state) ： 單擊此復選框，就可在進行RUN 到STOP 轉換時將所有數字量輸出凍結在其最后的狀態。
● “替換值” (Substitute value)： 如果 “將輸出凍結在最后狀態” (Freeze Outputs in last state) 復選框未選中，只要 CPU 處于 STOP 模式，此表就允許選擇每個輸出所需狀態。 單擊要設置為 ON (1) 的每個輸出的復選框。 數字量輸出的默認替換值為 OFF (0)。
