兩臺丹佛斯變頻器與西門子plc S7-200Smart之間Modbus通信。以下是變頻器的地址

讀頻率  功能-讀數據保持寄存器4 地址16130（參數1613*10）；

讀電流  功能-讀數據保持寄存器4 地址16140（參數1614*10）；

讀其它參數參見文檔MG02C641 P63。

寫頻率  功能-寫數據保持寄存器4 地址3100（參數310*10）。

其它參數參見文檔MG02C641 。

啟停、正反轉   功能-寫數據保持寄存器4 寄存器編號50000（輸入數據：變頻器控制字寄存器 (CTW)。）

正啟動16#047C 反轉16#847C 停止16#043C

參見文檔 FC102 1.1-90kW設計指南MG11BC41 P142 對CTW控制字結構的描述。

以上僅作參考。

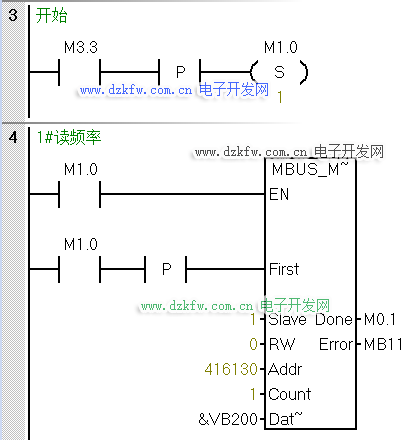

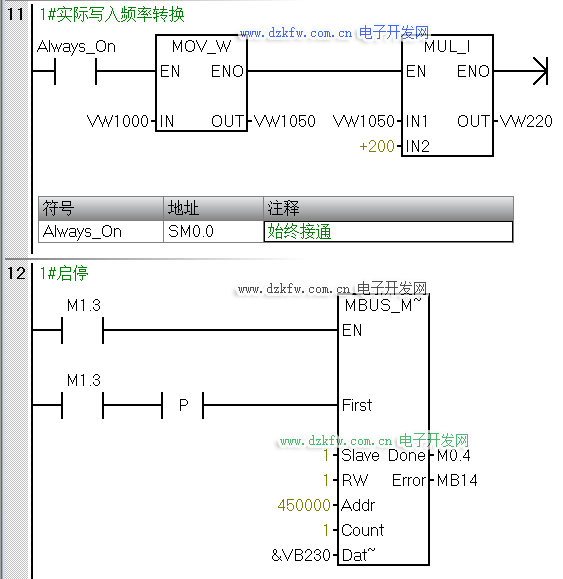

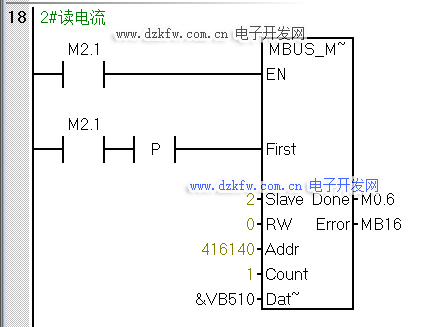

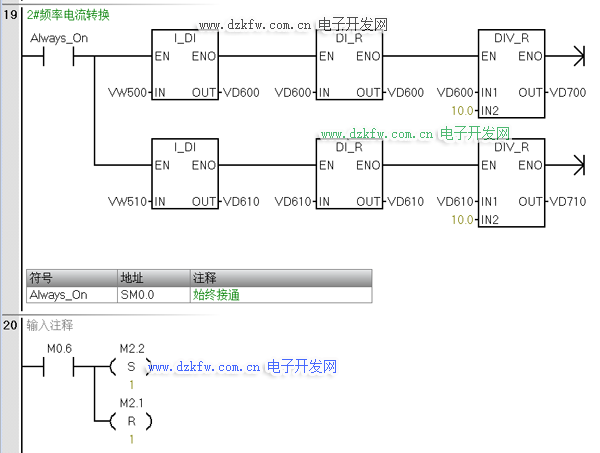

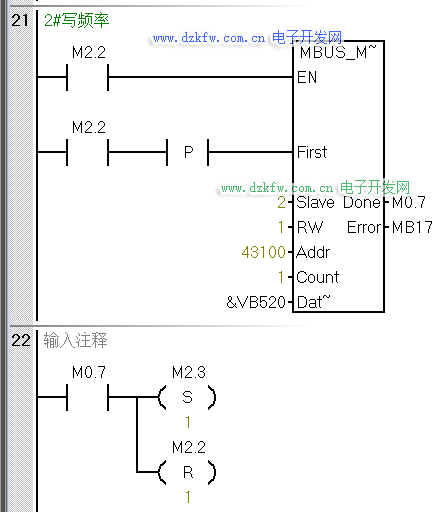

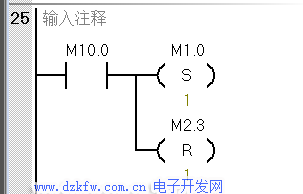

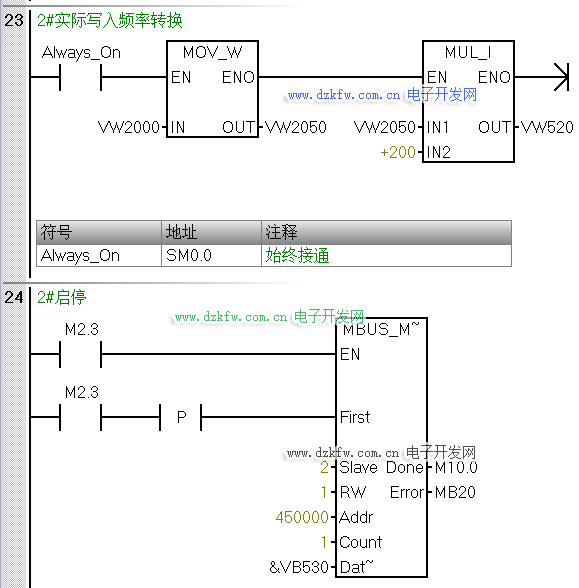

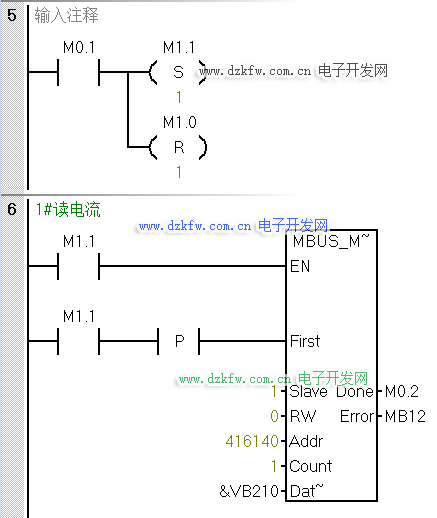

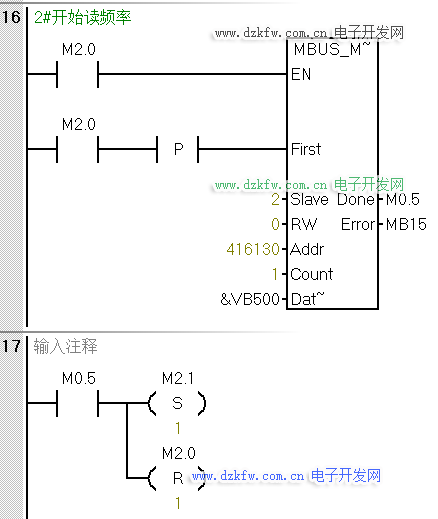

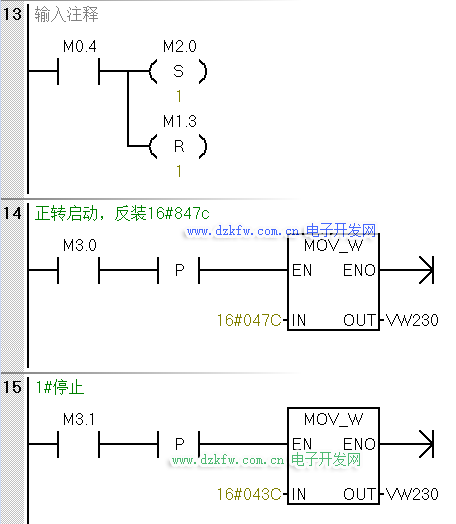

PLC例程梯形圖分享如下：
