一、起保停程序梯形圖編程



運行原理：第一個掃描周期當啟動接通時，輸出接通；第二個掃描周期通過輸出，實現保持住輸出；按下停止，程序段斷開，輸出為0

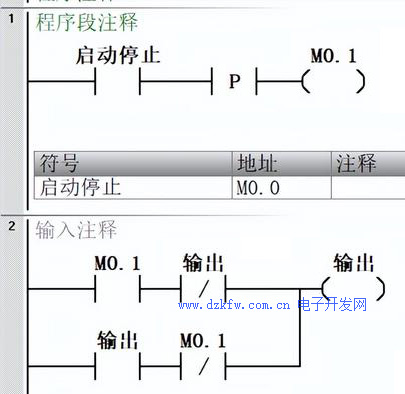

二、一鍵啟停程序



運行原理：當?shù)谝淮伟聪聠��?dòng)停止時，因上升沿產生一個信號接通M0.1,通過M0.1接通第二個程序段中的輸出，此時第一周期完成以后M.01斷開，第三個掃描周期及以后通過輸出保持住；再按一次啟動停止，M0.1有信號，輸出斷開；再次按下啟動停止，輸出接通......

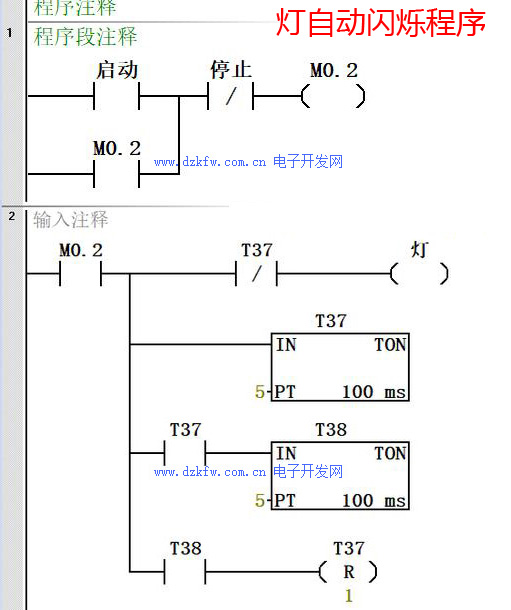

三、燈自動閃爍程序

控制原理：按下啟動，M0.2有信號，燈亮，T37開始計時，當T37當前值等于預設值時，T37常閉接通，燈滅，T38開始計時，當T38當前值等于預設值時，復位T37,燈亮，如此循環；當按下停止，燈滅，停止閃爍。

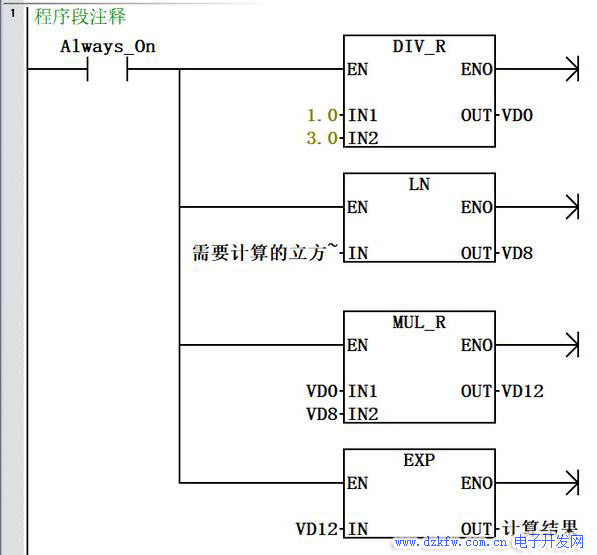

四、立方根計算程序

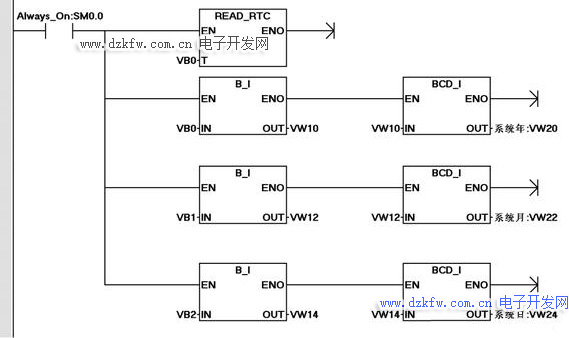

五、PLC內部時間讀取程序

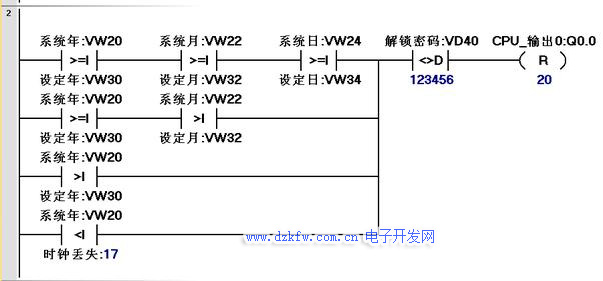

六、定時鎖機程序

平時能夠用得上的功能程序還有很多，只要我們把這些程序記住，或者將這些程序設置為庫文件，那下次再用到的時候，直接調用即可，方便快捷。
