讀取和設置實時時鐘

LAD/FBD	STL		說明
	TODRX	T	讀取擴展實時時鐘指令從 PLC 中讀取當前時間、日期和夏令時組態，
			并將其裝載到從 T 所分配地址開始的 19 字節緩沖區中。
	TODWX	T	設置實時時鐘指令使用字節地址 T 分配的 19 字節時間緩沖區數據將新的時間、日期和夏令時組態寫入到 PLC 中。

 說明

READ_RTC、SET_RTC 編程提示

不接受無效日期。 例如，如果您輸入 2 月 30 日，則將發生非致命日時鐘錯誤

(0007H)。不要在主程序和中斷例程中使用 READ_RTC/SET_RTC 指令。 執行另一個

READ_RTCX/SET_RTCX 指令時，無法執行中斷例程中的 READ_RTCX/SET_RTCX 指

令。在這種情況下，系統標志位 SM4.3 會置位，指示嘗試同時對日時鐘執行二重訪問，導致 T 數據錯誤（非致命錯誤 0007H）。

CPU 中的日時鐘僅使用年份的最后兩位數，因此 2000 年表示為 00。但使用年份值的用戶程序必須考慮兩位數的表示法。

2099 年之前的閏年均可正確處理。

8 字節時間緩沖區的格式，從字節地址 T 開始

 所有日期和時間值必須采用 BCD 格式分配（例如，16#12 代表 2012 年）。 00 至

 99 的 BCD 值范圍可分配范圍為 2000 至 2099 的年份。

超出斷電時長對 CPU 時鐘的影響

超出斷電時長后，CPU 將初始化為下表所示的時間值。

 說明

 緊湊型 S7-200 SMART CPU 型號 CR40 和 CR60 不含 RTC（實時時鐘）或超級電容

可借助 READ_RTC 和 SET_RTC 指令設置 CPU 型號

CR40 和 CR60 的年份、日期和時

間值，但這些值會在下一次 CPU 斷電再重新上電時丟失。 上電時，日期和時間將初始化為 2000 年 1 月 1 日。

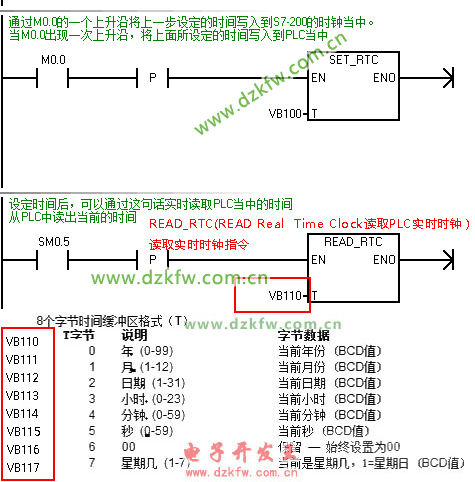

1、SET_RTC（設置時鐘）指令

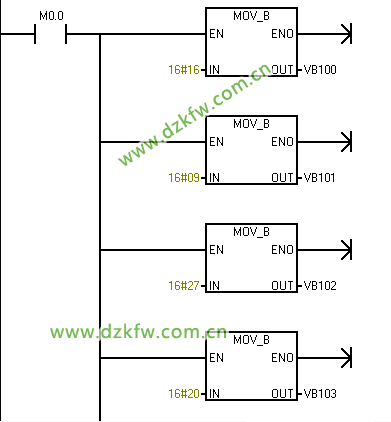

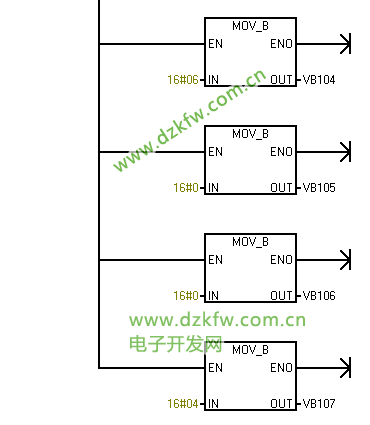

定義連續8個字節的數據區，每個字節分別是 年、月、日、時、分、秒、保留、星期，每個字節都是BCD碼，組合起來的時鐘必須時合法的時鐘。
寫時鐘指令需要嚴格按照8個字節的時鐘緩沖區格式，設置相應的數據單元，任何不合格的數據都可能造成不能寫入的現象。注意數據的格式必須是BCD格式，可以說是將10進制數換成16進制表示，如16#59（59H）就是59（秒/分等）。
 執行寫時鐘指令要保證緩沖區所有字節都包含合法數據；僅修改某些數據時，其他字節不能包含非法數值，否則會發生錯誤。
寫時鐘指令必須使用一次性的脈沖（沿）觸發條件，不能持續激活寫時鐘指令。
2、用庫指令SET_RTC_I ，它也是8個字節，只是用單節是十進制整數格式存儲，不用 BCD 碼，指令會將其換成BCD碼，同樣要用沿調用。

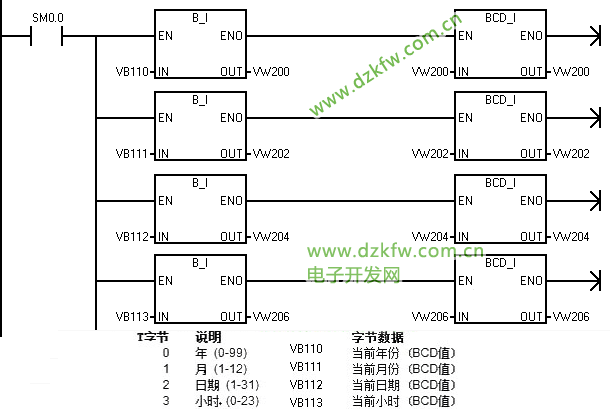

3、READ_RTC（設置時鐘）指令

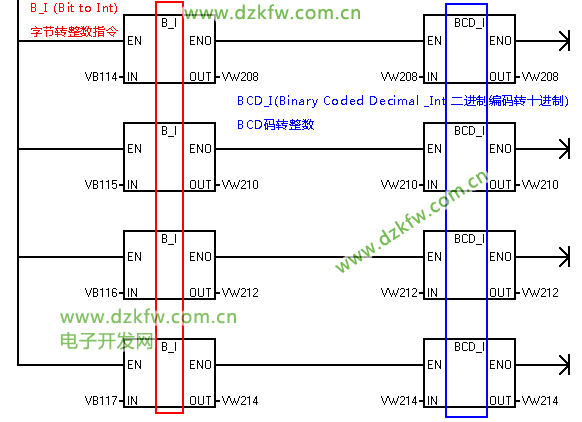

定義連續8個字節的數據區，每個字節分別是 年、月、日、時、分、秒、保留、星期，每個字節都是BCD碼，組合起來的時鐘必須時合法的時鐘。
