“學習堅持住，白菜變大樹”，今天給大家講解一下，一秒鐘看懂電機的接線方法。

電機的接線方法無外乎一下兩種

1a星形接法（實物圖）

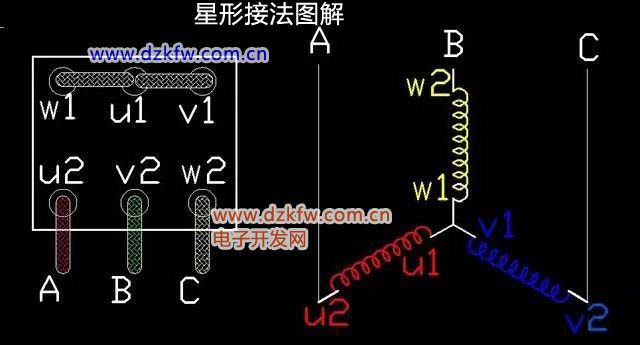

1b星形接法（原理圖）

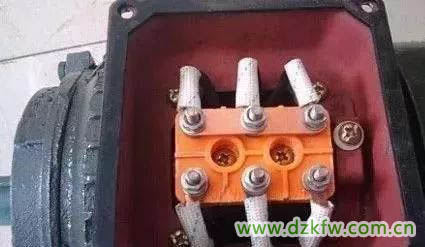

2a三角形接法（實物圖）

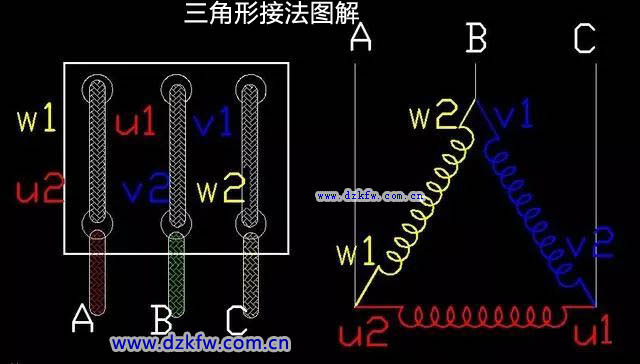

2b三角形接法（原理圖）

星形和三角形接法在電壓上和電流上的區別

三角形接法時電機相電壓等于線電壓；線電流等于根號3倍的相電流。

星形接時，線電壓是相電壓的根號3倍，而線電流等于相電流。怎樣快速區分電動機的星形和三角形接法

其實，就是這么簡單，第一，記住電機接線端的樣子，一橫為⭐，三豎為△。并且記住他們的區別，就會應用自如。
