一、旋轉磁場

1 . 旋轉磁場的產生

規定: i : “+” 首端流入，尾端流出。 i : “ – ” 尾端流入，首端流出。

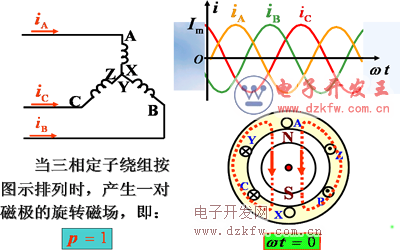

三相電流合成磁場的分布情況

分析可知：三相電流產生的合成磁場是一旋轉的磁場 即：一個電流周期，旋轉磁場在空間轉過 360 °

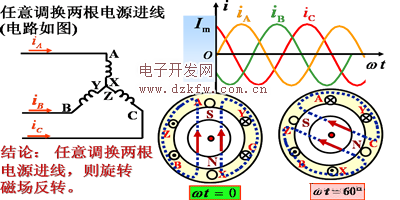

2 . 旋轉磁場的旋轉方向 (取決于三相電流的相序)

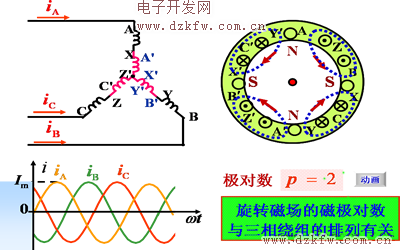

3 . 旋轉磁場的極對數 P

若定子每相繞組由兩個線圈串聯 ，繞組的始端之間互差 60 ° ，將形成 兩對磁極的旋轉磁場。

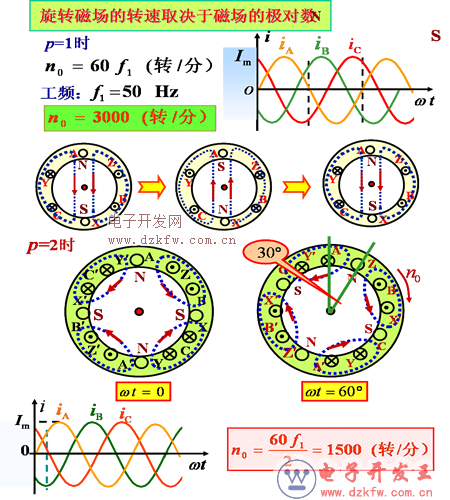

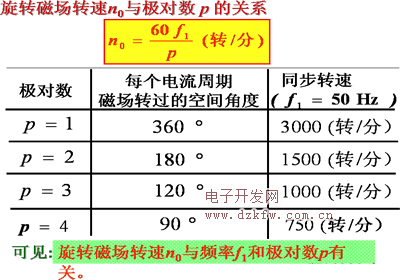

4 . 旋轉磁場的轉速

二、電動機的轉動原理

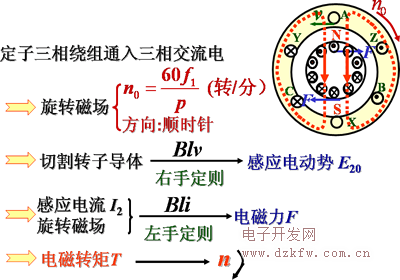

1. 轉動原理

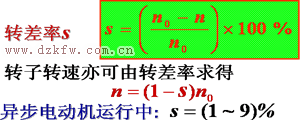

三、轉差率

由前面分析可知，電動機轉子轉動方向與磁場旋轉的方向一致，但轉子轉速 n 不可能達到與旋轉磁場 的轉速相等，即 n<n0→ 異步電動機

若n=n0 → 轉子與旋轉磁場間沒有相對運動，磁通不切割轉子導條; 無轉子電動勢和轉子電流;無轉矩

因此，轉子轉速與旋轉磁場轉速間必須要有差別。 旋轉磁場的同步轉速和電動機轉子轉速之差與旋轉磁場的同步轉速之比稱為 轉差率。
